단축키 설정 2편으로 Macro로 활용한 단축키 설정 법에 대하여 알아보자. 단축키 설정에서 Keyboard and Mouse에서 선택할 수 없는 부분 들은 Macro를 이용하여 설정할 수 있다. Macro 이용 한 단축키 설정 법. SMD Pin 에 Via를 뚫을 때. Pin 또는 Pad 를 선택 후 마우스 오른쪽 클릭하여 ADD Via At SMD를 선택하여 Via를 뚫는다. 이걸 단축키로 설정 하면 Pin 또는 Pad를 선택하고 바로 단축키를 누르면 Via를 뚫을 수 있다. 이제 Macro 를 이용한 단축키 설정하는 법 을 배워보자. Toolbar에서 1.Tools / 2.Macros / 3.New Macro 선택 하자. Record를 선택하면 내가 하는 작업이 녹화가 된다. 우측 상단 (Rec ...

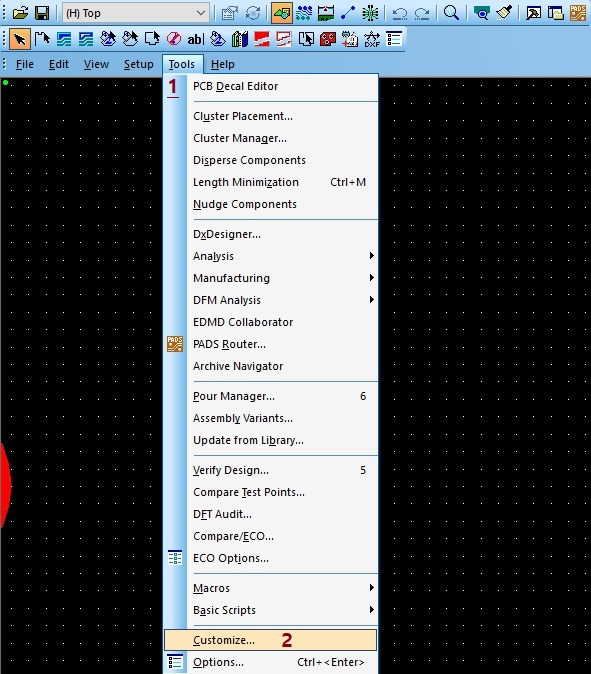

Pads 설계를 하다 보면 단축키 사용 여부에 따라 작업자의 편의성에서 차이가 많이 난다. 작업자는 작업자 특성에 맞추어 설계에 편하게 또는 사용빈도수에 따라 단축키를 설정 하곤 한다. 그러므로 나에게 맞는 단축키를 설정하는 방법에 대하여 알아 보자. Toolbar 에서 Tools 선택 =>> Customize 선택 하자. 1.Key board and Mouse 선택 하자. Mode 에서 All modes 또는 단축키 설정하고자 하는 Mode 선택 하여 들어 가면 된다. 2.단축키 설정 하고자 하는 부분 선택. 3.누르고 4.우측 박스에는 설정되어 있는 단축키 들이 나온다. 사용된 단축키를 확인 후 설정 하면 된다. OK. 이러면 단축키 설정은 끝~~. 사용자에 맞게 자주 사용하는 것과 단축키 사용이 편..

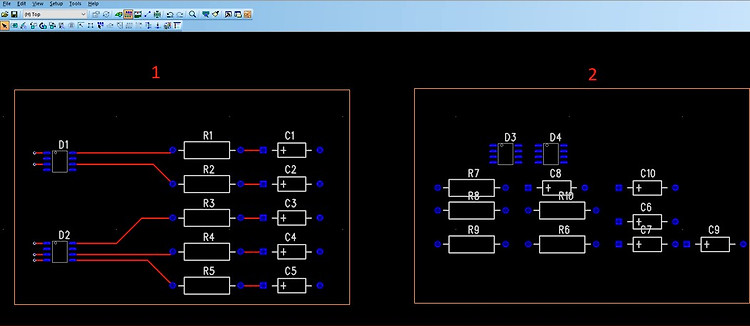

동일 Part 동일 하게 배치 쉽게 하기 설계를 하다 보면 동일하게 규칙 적으로 배치해야 하는 경우가 종종 있다.!!!! 근데 이런게 몇개 되지 않는 다면 쉽게 해결 될 문제 지만.... 배치 되여야 하는 묶음 수량이 10개 이상, 100개이상... 된다면 많은 시간이 소요 될것이다. 배치 하다가 손가락에 쥐가 날듯 ㅠㅠ 그런데 PADS에는 쉽게 해결 할수 있는 방법이 있다. 부품배치 복사 하기?? 동일 배열 PART 배치 하기?? 반복적인 PART 배치 하기?? REUSE 활용한 PART 배치 하기?? (Reuse 가 배치에만 사용 되는 것이 아니란 점도 알아 두자.!!!) 음 이름을 머라고 정의 해야 할지... 모르겠다. 이제 본론으로 들어가서 방법에 대해서 알아보자. 1번 박스 안 처럼 동일한 Pa..

내가 지정한 Drill 값과 다르게 보이는 경우? Drill 값과 Display 상 치수가 달라요? Drill 값이 이상해요?? 왜 그럴까? 초보들이 한번쯤은 경험할수도 있는 경우 이다. 쉽게 해결 할수 있는 부분이나, 이 옵션에 대해 잘 모르기 때문에 생기는 문제 일듯 하다. 그럼 원인과 해결책에 대하여 알아보자. 분명 Drill 은 11mm 이다. GRID 1,1 그러면 눈금 한칸당 1mm 이니 10칸을 넘어간다? 그럼 10mm 가 아니자나???? 단축키 Ctrl+Alt+G 또는 Ctrl+Enter => Options 창을 띄우면 Design 탭 => Drill oversize : 숫자 로 되어 있다. 여기 들어가 있는 값에 따라 Drill Size 를 크케 보이게 해준다. 고로, 값을 0 으로 바꾸..

Pads 단축키 명령어 모음. PADS 사용시 유용한 단축키 명령어를 정리해 보자. "Commands : 명령어를 입력하고 Enter key 를 누른다." AA : Route 또는 2D line작성시 임의 각도 지원. AD : Route 또는 2D line작성시 대각선 각도 지원. AO : Route 또는 2D line작성시 90도 지원. C : Plane layer상의 anti-pads와 Thernals를 볼수있다. D : 현재의 작업 Layer를 On/Off 시킨다. DO : Drill outline을 On/Off시킨다. DRI : 설계중 Route의 Intersection만을 체크함. DRO : 설계중 Design rule을 체크하지 않음.(DRC OFF) DRP : 설계중 Design rule을 ..

.Pads Part 에 원하는 Value 값 넣기. .Pads ECO File 을 이용한 Value 값 넣기. Part 에 원하는 Value 값 넣기. (용량 & 기타 사항 Silk 넣고자 할때.) 여러 Part에 동일한 Silk 기입 하고자 할때. 위 방식을 응용 하여 Value ~ Value9 에 각기 다른 값을 넣고 원하는 것을 Silk 로 사용 할 수 있다. Sample ECO 파일 첨부 되어 있으니 활용해 보자. Part 에 원하는 Value 값 넣기. -끝-

.PADS Route 중 Trace Width 변경하기. Route 시 Trace Width 값 주기. Route 중 Trace Width 변경하기. Route 시 Trace Width 값 주기. Route 중 Trace Width 변경하기. Route 시 Trace Width 값 주기. -끝-

.PADS Label 정렬하기. Ref.Des. 정렬하기. Part Name (Label) 정렬 하기에 대하여 알아보자. TEXT는 위에 방법1. 으로 적용 할 수 있다. abel 정렬하기. Ref.Des. 정렬하기.-끝-

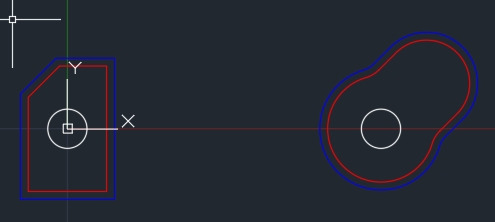

.PADS 여러형태 PAD 만들기. .PADS 여러형태 PIN 만들기. Part Library 를 만들다 보면 사각, 원형 기타.. 형태의 PIN이 존재 한다. PADS 안에서 쉽게 만들기 어려운 이형 PAD 또는 PIN 만들어 보자. 우선 이형 PAD를 CAD에서 만든다.(PADS에서도 가능하나 어려운 형태는 CAD가 유용하다.) CAD 에서 완료 되면 DXF 로 SAVE 한다. PADS 파일은 열고 위 사항 중 문의 사항은 댓으로 문의 주시면 됩니다. 여러형태 PAD 만들기. 이형 PIN 만들기.-끝-

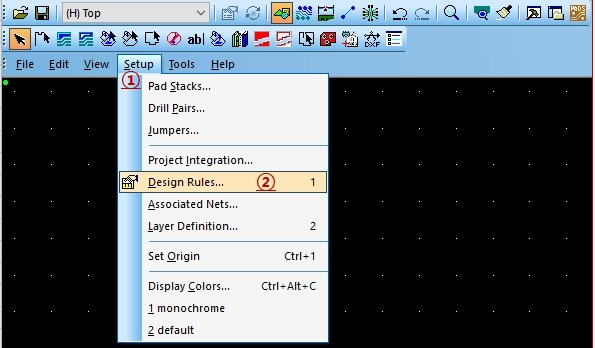

Net 개별 Clearance Rule 적용 하기. 1.Design Rule 을 동하여 Net 선택 하기. 2.Select Nets 으로 설정 하기. 위 값 변경에 따른 Rule 적용 이미지. 이와 같은 방식으로 각 Class 에도 Clearance Rule 이 가능 하다. Class Rule 적용 은 다음에 알아보도록 하자. 한 copper에서 다른 net과 이격거리 하기. -끝-
