[PADS 초보 탈출] 여러형태 PAD 만들기. 이형 PIN 만들기.





---

.PADS 여러형태 PAD 만들기.

.PADS 여러형태 PIN 만들기.



Part Library 를 만들다 보면 사각, 원형 기타.. 형태의 PIN이 존재 한다.

PADS 안에서 쉽게 만들기 어려운 이형 PAD 또는 PIN 만들어 보자.

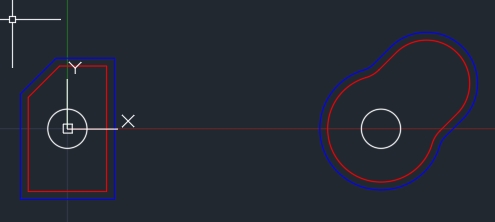

우선 이형 PAD를 CAD에서 만든다.(PADS에서도 가능하나 어려운 형태는 CAD가 유용하다.)

CAD 에서 완료 되면 DXF 로 SAVE 한다.

예제로 2가지 PIN 모양을 만들어 보았다.

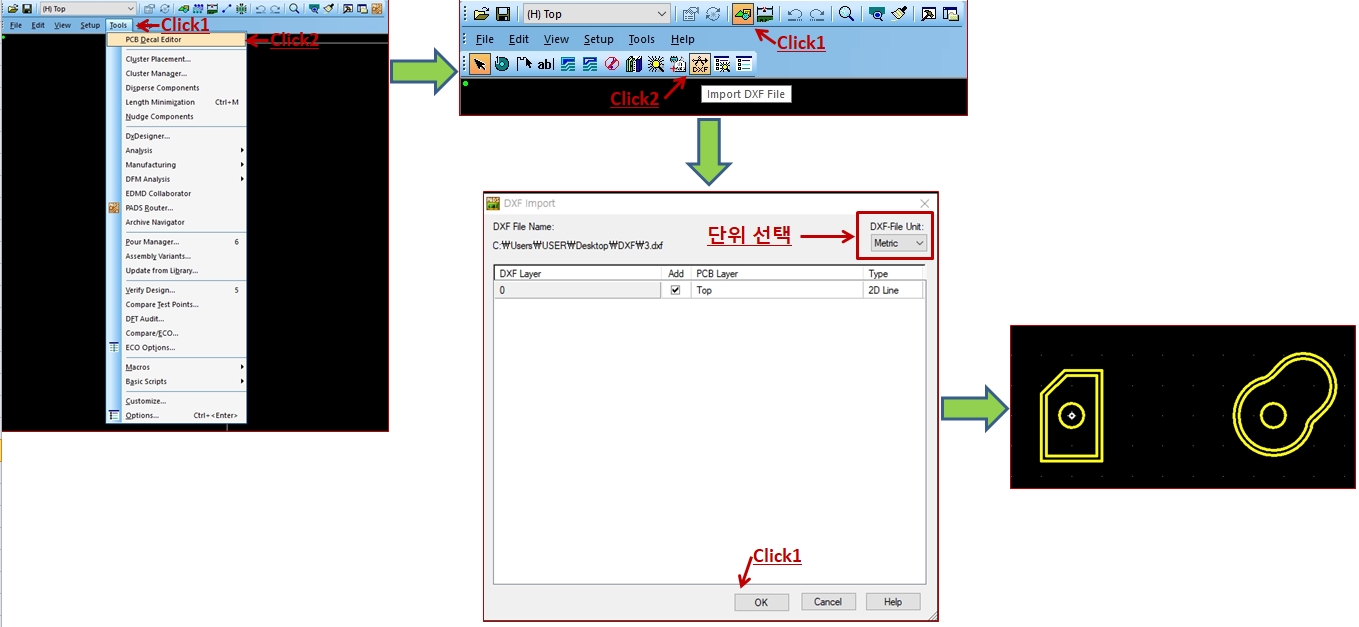

PADS 파일은 열고

PART를 만드는게 아닌 PIN 을 만들어 보는 방법이란걸 알고 있자.

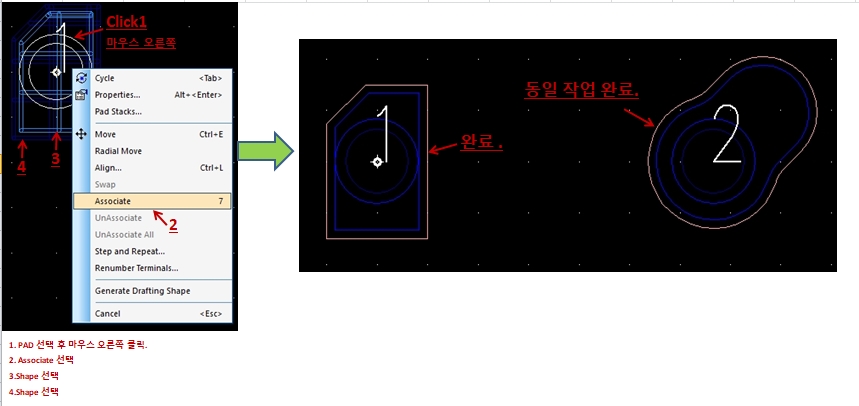

위 순서와 설명대로 나에게 맞는 선택을 해준다.

이렇게 PIN을 만들수 있다. PART Librray 만들때 이형 PAD 일 경우 접목하여 만들면 된다.



위 사항 중 문의 사항은 댓으로 문의 주시면 됩니다.



여러형태 PAD 만들기. 이형 PIN 만들기.-끝-
