[PADS 초보 탈출]Pads Reuse 활용하여 배치 하기. 부품배치 Copy하기.

---

동일 Part 동일 하게 배치 쉽게 하기

설계를 하다 보면 동일하게 규칙 적으로 배치해야 하는 경우가 종종 있다.!!!!

근데 이런게 몇개 되지 않는 다면 쉽게 해결 될 문제 지만....

배치 되여야 하는 묶음 수량이 10개 이상, 100개이상... 된다면 많은 시간이 소요 될것이다.

배치 하다가 손가락에 쥐가 날듯 ㅠㅠ



그런데 PADS에는 쉽게 해결 할수 있는 방법이 있다.

부품배치 복사 하기??

동일 배열 PART 배치 하기??

반복적인 PART 배치 하기??

REUSE 활용한 PART 배치 하기?? (Reuse 가 배치에만 사용 되는 것이 아니란 점도 알아 두자.!!!)

음 이름을 머라고 정의 해야 할지... 모르겠다.



이제 본론으로 들어가서 방법에 대해서 알아보자.

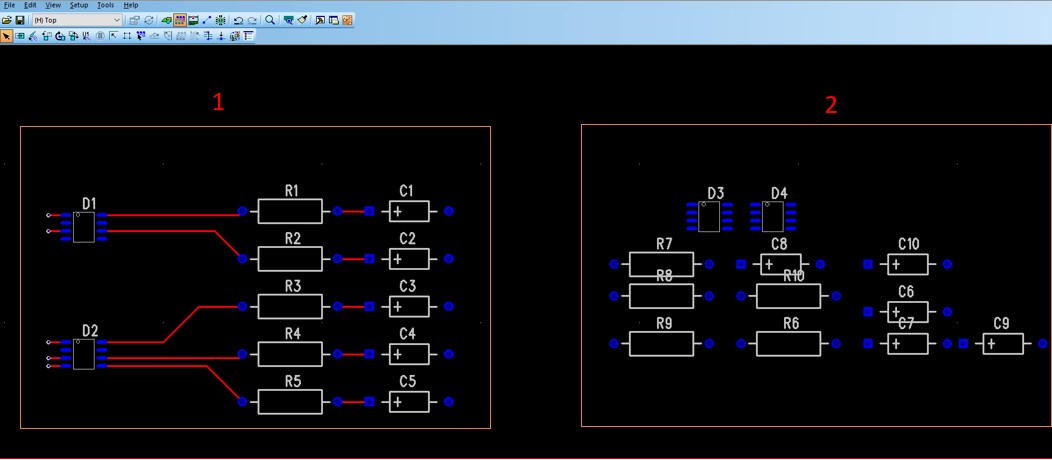

1번 상자와 같이 2번 상자에 있는 부품 동일하게 배치 하기.!!

1번 박스 안 처럼 동일한 Part+수량 을 반복하여 배치 하고자 할때..

2번 박스 안 Part 를 1번 처럼 동일 하게 배치 해보도록 하자.!

Ctrl+Alt+F 선택

Ctrl+Alt+F 누르고 선택 하고자 하는 부분을 Check 해 준다.

Parts / Pins / Vias

1번 박스 안쪽을 마우스 드래그 하여 모두 선택 후, 마우스 오른쪽 Click!! => Make Reuse 선택.



배치된 부분을 드래그하여 모두 선택 하고, 마우스 오른쪽 Click!! => Make Reuse 선택 해주자.!

Reuse 이름을 지정해 준다.

저장하고자 하는 이름을 넣어 주고 OK Click.!!

저장하고자 하는 위치에 저장 하면 된다.!!

내가 원하는 위치에 저장 하면 된다.!!

우측 빨간 원 안의 Part 를 마우스 드래그하여 모두 선택 해 준다. => Design  Toolbar => Make Like Reuse



동일하게 배치 하고자 하는 Part 를 모두 선택 한 후, 상단 Design Toolbar 선택 => Make Like Reuse 선택 하자.

저장한 Reuse 를 선택 해 준다.!!

앞에서 저정한 경로에서 저장한 .reu 파일을 선택 해 주자.!!

선택한 Reuse Type 으로 Copy 할 것 인지 물으면? 확인 선택 하자.!!

선택한 Reuse 파일과 동일하게 배치를 할것인가? 확인 을 선택 하자.!!

좌측과 동일하게 부품배치 및 Trace+Via 가 작업되어 선택 된다.

선택된 Part 들이 좌측과 동일하게 배치 및 Route 되어 Reuse 파일로 묶여 진다.!!

좌측과 우측 모두 동일 배치 및 동일 Route 되어 있는 걸 확인 할 수 있다.

동일 하게 배치 된 걸 확인 할 수 있다.

이와 같이 동일 한 배치가 있다면 반복 작업을 하면 된다.

이렇게 배치 하고 나서 수정을 하는데... 아무것도 움직여 지지 않고 Route 도 안되요??????



Tip!! 앞에서 Reuse 를 만들었기 때문에 Reuse 를 풀어 줘야만 수정 및 다른 작업을 할수 있습니다.



Break Reuse 에 대하여 알아 보자.

Reuse 풀고자 하는 부분의 Part 를 선택 후, 마우스 오른쪽 Click!! => Select Reuse 선택.

Reuse 를 풀고자 하는 Part 를 선택 하고 마우스 오른쪽 => Select Reuse 선택.

그러면 Reuse 가 선택 된다. Break Reuse 선택.!!

Reuse 선택 되고 Break Reuse 선택 하여 Reuse 풀어 준다.!!

OK 선택.!!

OK 하면 수정 을 할수 있다.!!
