Q. pads) 한 copper에서 다른 net과 이격거리 넓힐수 있나요?



---

Net 개별 Clearance Rule 적용 하기.

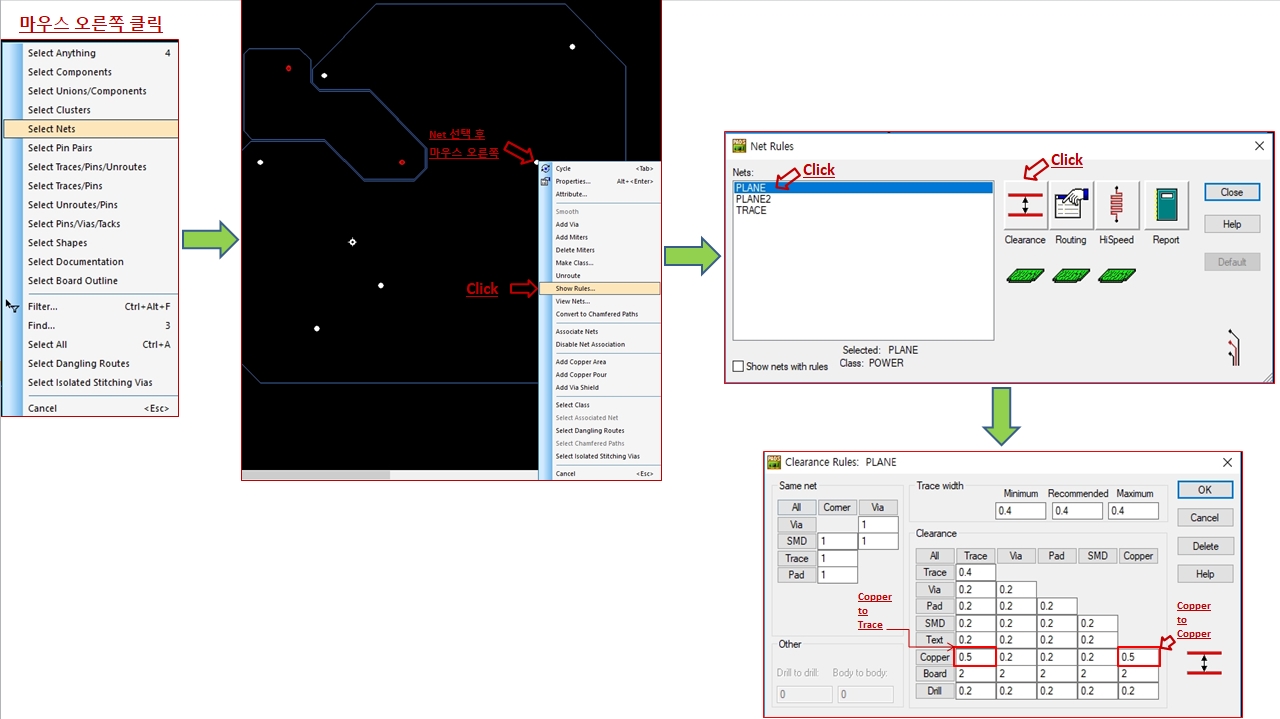

1.Design Rule 을 동하여 Net 선택 하기.

Design Rule 을 동하여 Net 선택 하기.

2.Select Nets 으로 설정 하기.

Select Nets 으로 설정 하기.





위 값 변경에 따른 Rule 적용 이미지.

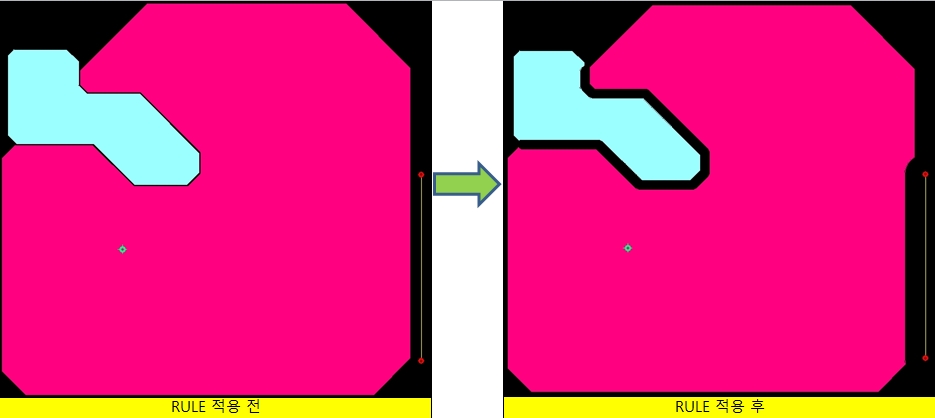

Copper to Copper / Copper to Trace 적용 전 과 후.



이와 같은 방식으로 각 Class 에도 Clearance Rule 이 가능 하다.

Class Rule 적용 은 다음에 알아보도록 하자.



한 copper에서 다른 net과 이격거리 하기. -끝-
