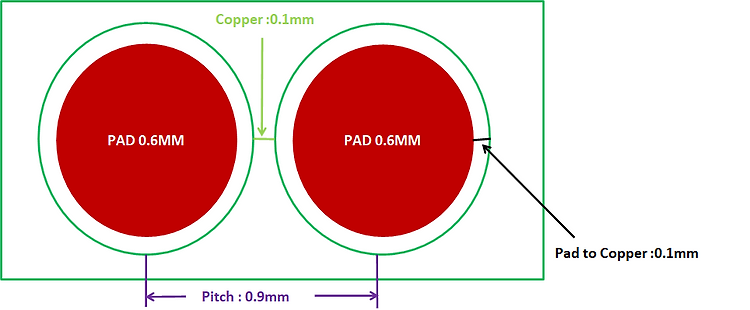

Copper pour 시 Copper 가 잘려요? Pitch/Rule 모두 확인 시 Copper 가 생성되어야 하는데 안돼요?? 간혹 Copper pour 설계 후 Flood All 하였을 때 PAD 사이사이 Copper 가 생성되어야 하는데 생성되지 않는 경우가 종종있다. Via 값/ Pitch / Rule 모두 확인 해봐도 이상이 없다. 그런데 이상하게 Flood All 되는 경우는 왜 그런가??? 아래 Sample을 통해서 알아보자.!! 하나씩 확인 해보자. Pin to Pin Pitch = 0.9mm Pad Inner 값 = 0.6mm Pad to Copper = 0.1 위 그림 처럼 Copper 부분이 0.1mm 깔려야 한다. 그런데 저 부분이 적용이 안되어 있다??? Rule/Size 모두 정..

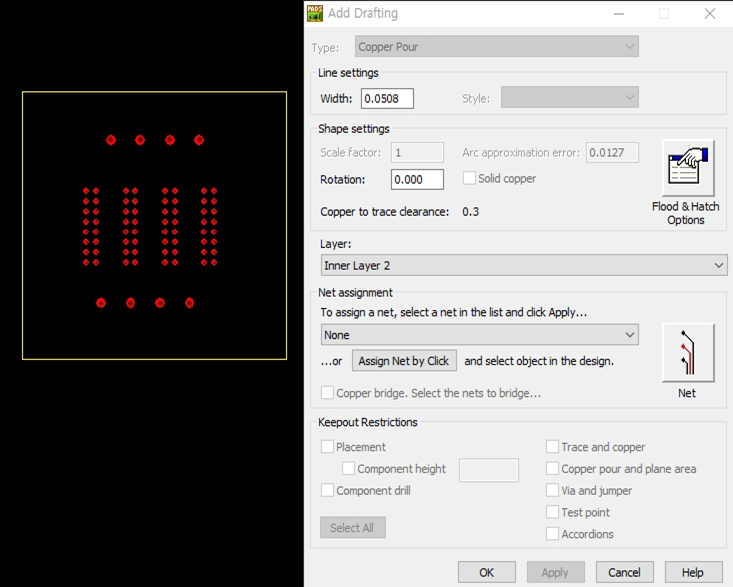

Copper pour 그리면 Add Drafting 창 없애는 방법은??? Copper pour 설계를 하다보면 소수의 Net 은 Add Drafting 이 뜨면 유용하나, Net 수량이 많아 Copper pour 설계를 많이 해야 하는 경우는 Add Drafting 창이 그릴때마다 뜨면 시간을 많이 걸리기에, Add Drafting 창 없이 다 그려놓고 나중에 Net Assign을 하는 방법을 택하는 경우도 있다. 우선 Add Drafting 창 설정 변경에 대하여 알아보자. 좌측 노란색 Copper pour 그리면 우측의 Add Drafting 창이 뜬다. Add Drafting 창이 뜨지 않게 하는 방법은… Options(Ctrl+Enter) => Drafting => Text and Lines =..

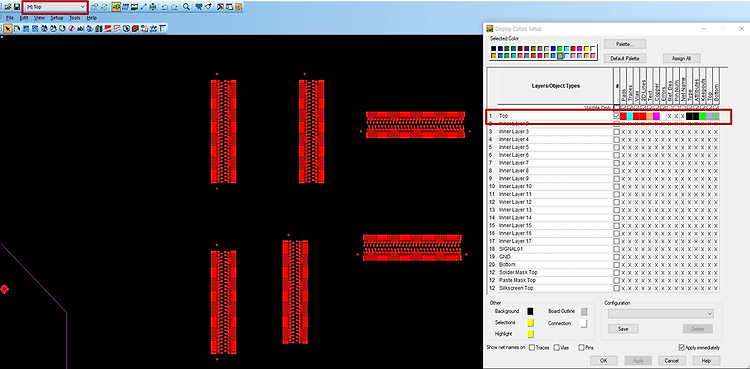

Layer 변경 시 Via&Pad 가 안 보여요? 설계 Tool 을 많이 접해보지 않은 경우 간혹 Layer 변경하면서 Via & Pad 가 사라지고 안 보이는데? 왜 이런거죠?? 이런 경우가 간혹 있다.. 설계 문제는 아니니 원인과 해결책을 알아보자. 아래 Sample 보자.!! Top층을 보고 있다. Connector에 Fan-out 되어 Via 가 형성되어 있다. 설계를 하기 위하여 Inner Layer 2 층으로 변경해보자. Display Colors Setup(Ctrl_Alt+C)에서 Layer를 변경하는 경우가 종종 있다. 그런데 Connector에 존재하던 Via 가 보이지 않는다?? 해결책은? 첫 번째. 1번 Layer Box 층과 2번 선택된 Layer 가 동일하게 적용해준다. 동일하게 ..

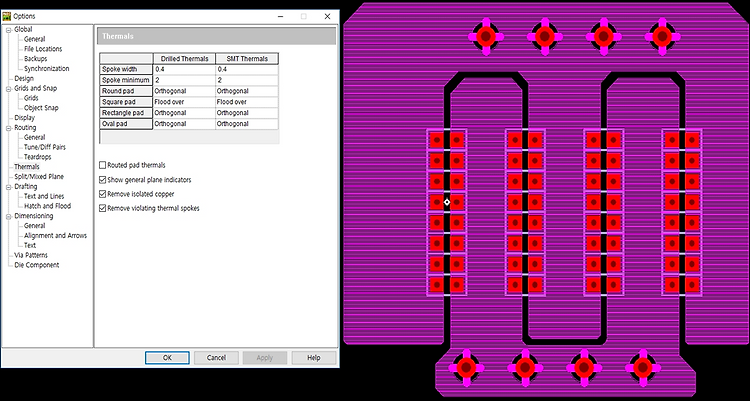

THERMAL RELIEF ERRORS??? Copper pour 시 THERMAL RELIEF ERRORS 이유는??? Copper pour 시 THERMAL RELIEF ERRORS 해결책은??? THERMAL RELIEF 란?? 부품의 Pin에서 납땜으로 연결되는 Pad를 통하여 넓은 Plane과 연결시킬 때, 납땜으로 인하여 발생하는 열이 부품에 미치는 영향을 최소화하거나, 납땜해야 될 Pad의 열이 넓은 Plane으로 빠르게 방열됨으로 부품에 납땜이 제대로 되지 않을 수 있기 때문에(냉땜) 방열의 통로를 줄이기 위한 목적의 Pad 모양이다. 아래 Sample을 통하여 알아보자.!! Flood All 하면… 위와 같이 Copper pour 되며 아래와 같이 error 메모장이 생성된다. Error..

Trace에 네모 박스가 생겨요?? Route 하고 Trace를 보면 '◇ □' 이런 모양이 생겨 있는 경우를 볼 수 있다. 이런 건 왜 생길까요?? 안 보이게 할 수는 없나요? 또는 삭제를 할 수 없을까요?? 이런 생각이 들때가 있다. Route를 하다 보면 패턴이 꺾이는 부분이나 클릭했던 점에 생성이 되곤 한다. 그런데 무조건 다 생성이 되는건 아니고 경우에 따라 안 만들어지기도 한다. 이렇게 생기는 부분을 Tack 이라 한다. 아마도 Layer Definiton에서 Routing Direction 설정된 방향을 기초로 방향 변경되는 부분 코너에 생기는 듯 하다. 그럼 해결책에 대하여 알아보자. 아래 사진은 Sample 코너부분에 생긴 Tack와 Trace 중간에 생긴 Tack를 볼 수 있다. 우선 ..

Route 하다 END 하면 Via 가 생성돼요????? Route 하다가 중간에 END(Ctrl+마우스 L Botton)하게 되면 Via가 생성되는 경우가 있다. Fan-out 하거나 층간 Via를 사용할 때는 필요하나, 간혹 중간 Route 중 멈추고 길을 찾거나 할 경우 Via가 불필요할 때 그럴 경우 Via 없이 Route를 END 하는 방법에 대하여 알아보자. 우선 Route 중 END(Ctrl+마우스 L Botton) Via 되는 동영상 확인해보자. END Via 이번에는 END(Ctrl+마우스 L Botton) No Via 되는 동영상 확인해보자. END No Via 동영상에서 설명하였듯이 마우스 R Botton 클릭하여 END Via Mode에서 설정 변경으로 선택하여 사용하면 된다.

Copper pour 시 그물 모양으로 깔려요???? Copper pour로 작업을 하고 Flood All 하면 Copper pour 영역이 copper로 채워져야 한다. 그런데 그물모양, 격자 모양으로 다 안 채워지는 경우가 있다. 이럴 경우 해결방법에 대하여 알아보도록 하자.! 아래 Sample 사진을 보자. 왼쪽사진과 같이 Copper pour 작업되어 있다. Flood All 적용 후 우측 사진과 같이 그물모양으로 채워지지 않았을 경우.!! 그럼 해결책에 대하여 알아 보도록 하자.! 1. 두개의 Copper pour를 선택하고 Ctrl+Q 2. Width:0.0508 값 확인 한다. 1. Options => Grids and Snap => Grids 2. Hatch grid => Copper:0...

Copper pour 안에 Copper pour 할 때.!! 설계를 하다 보면 Copper pour 안에 Copper pour를 그려야 하는 경우가 종종 있다. 이럴 때 Copper pour 실행 후 copper 가 안 깔려요????? 하는 경우가 많이 있다. 그럼 copper pour가 모두 적용되는 방법에 대하여 알아보도록 하자.! 아래 Sample 사진을 보자. 왼쪽 사진과 같이 3개의 Copper pour 가 되어 있다. Flood All 적용 후 우측 사진과 같이 되었을 경우.!! 안쪽 2개의(노란색, 하늘색) copper pour는 적용되지 않았다. 이제 3개의 Copper pour가 적용되는 방법에 대하여 알아보자.! 우선 가장 외곽에 있는 Copper pour부터 선택하여 적용해보자. 1...

▶Tools ▷Pcb Decal Editor Library에서 Part의 외형을 수정하거나 새로운 Part를 생성 Decal 수정, 편집이 가능. Drafting Toolbar - Select Mode => 선택 - Terminal => 부품의 Pad를 추가 - 2D Line => 부품의 외형(Outline)을 그릴 때 사용 - Text => 문자를 넣을 때 사용 - Copper => 동박 처리 시 사용 - Copper Cut Out => 부분적으로 Copper를 잘라낼 때 사용 - KeepOut => PCB 영역 중 전자부품이나 Trace, Copper 위치시킬 수 없도록 영역 설정 - From Library => Library에 있는 것을 호출할 때 사용 - Wizard => 부품을 자동적으로 만들 ..

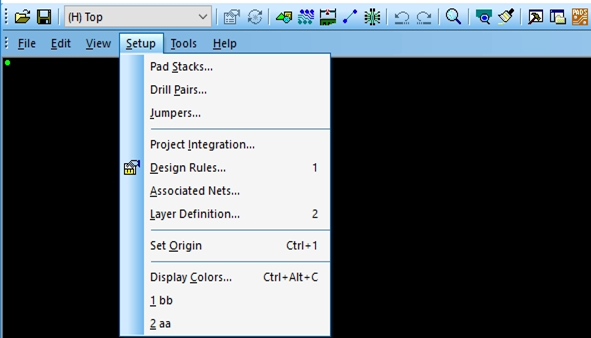

▶Setup ▷Pad Stacks Pad의 크기와 형태, Drill Hole을 지정 Component와 Via의 Pad Stack 포함. Pad Stack Type - Decal => PCB에 현재 사용하고 있는 부품의 Pad 설정 - Via => PCB에 현재 사용하거나 사용할 Via 설정 Decal Name 작업 중인 file의 모든 Decal list를 나타낸다 - Pin: Plated: => 설정된 부품의 Pin 번호가 나타난다 - Add => 부품의 Pin을 설정하기 위하여 Pin을 추가할 때 사용 Odd = 홀수 Pin 설정 Even = 짝수 Pin 설정 Pin Number = 특정 Pin 설정 - Sh.: Sz.: Layer: => Pin Plated에서 설정된 Pin에 대한 Pad모양 , ..
