[PADS 초보 탈출]PADS Drill Size 라이브러리 수정이 안될 경우.

"Pin All on <Inner Layers>: Thermal size must be greater than drill size"

"Pin All on <Inner Layers>: Thermal size must be greater than drill size" Error 뜨면서 변경이 안 되는 경우.

위와  같이 Drill Size 라이브러리 수정이 안될 경우.



---

---

아래 예제를 들어 설명해 보자.

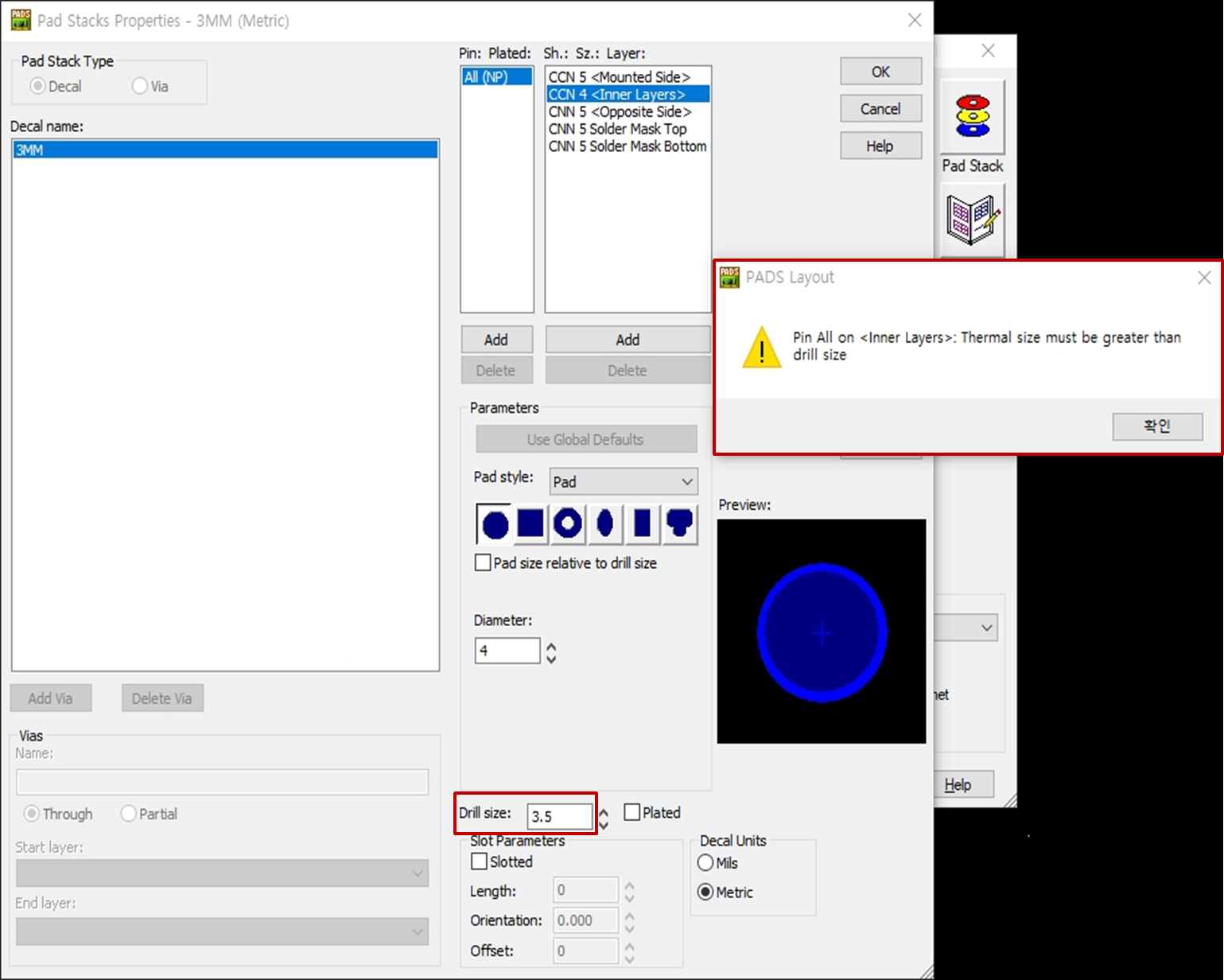

Drill size : 3.5로 수정하고 OK 누르니 위와 같은 Error 창 뜨면서 수정이 안됩니다.

Error 내용을 보면 Thermal size 보다 Drill size  가 크다고 하네요..



그럼 알아봅시다.

Pad style : Pad 부분을 Thermal로 선택하여 줍니다.



Circle 모양을 선택 하고,

Inner Diam: 3 => Drill 값보다 크게 준다. EX) 5



위와 같이 값을 수정하고 OK 적용해보자.



그럼 위 Error 없이 변경됨을 알 수 있다.

---
