[PADS 초보 탈출]PADS pad 와 다른 형태의 paste mask 만들기.

pad와 다른 형태의 paste mask 만들기.

간혹 Pad 와 다른 모양의 Paste mask를 적용하는 경우가 있다

이럴 때는 Pad에 paste mask layer에 값을 지정하지 않은 방법에 대하여 알아보자.!!

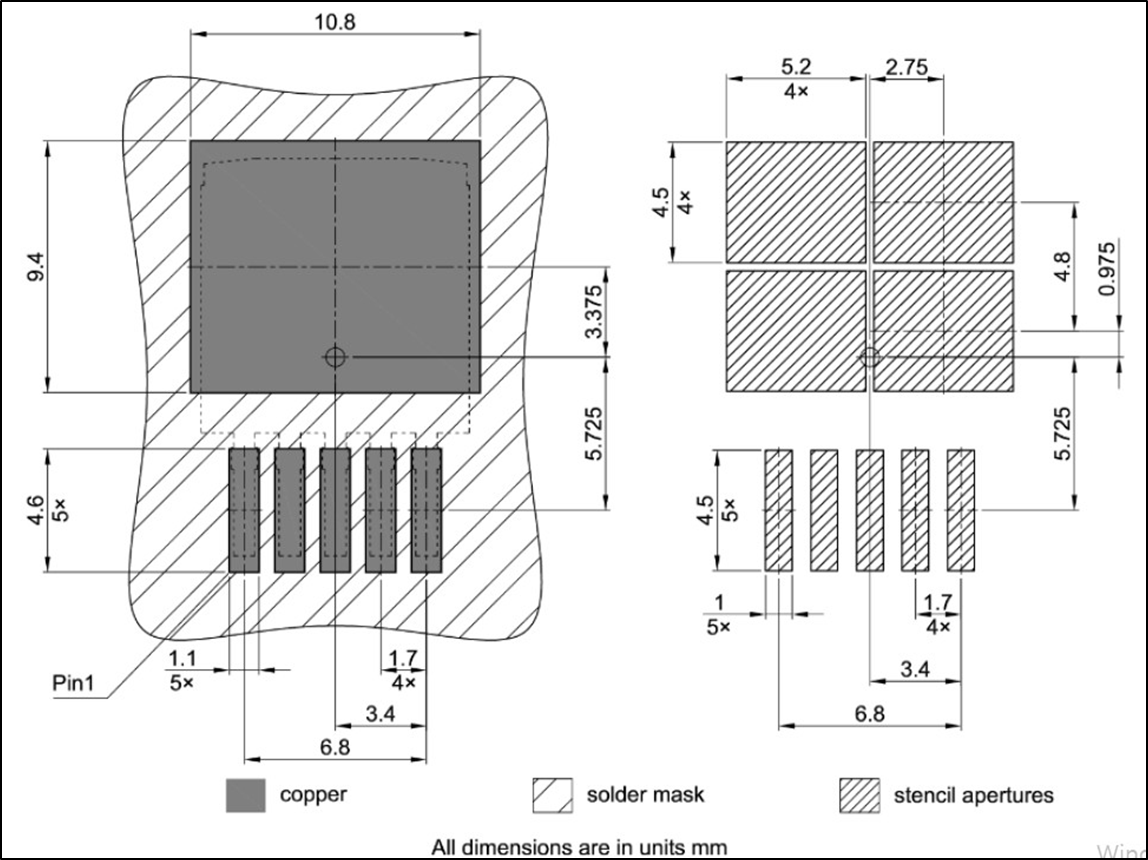

위 부품으로 예를 들어 보도록 하자.!!



---

---

하나의 Pin 에 Pin과 다른 paste mask 만들어 보자.

여러 방법중 본인은 위 Datasheet 를 토대로 CAD 프로그램으로 Layout 을 그릴 겁니다.

흰색-TOP PAD
빨간색-TOP Paste mask
dxf 파일로 저장해 두자.!!



PADS 파일에서 Tools => PCB Decal Editor
Option(Ctrl+Alt+G) => Design units Metric 선택
Drafting Toolbar => Import DXF File 선택 => 위에 Save 해둔 DXF 파일 선택 => DXF-File Unit : Metric 선택
여기까지 하면 아래와 같이 Import 된 모습을 볼 수 있다.

우선 위에 Line을 Paste mask top으로 설정을 변경 및 Shape으로 바꾸어 주자.
아래 이미지 참조.

이와 같이 4개 모두 동일 적용하자.!!

4개 모두 변경된 모습.!!

이제 PAD를 생성하여 보자.
기존 PAD 만드는 거는 다른 페이지 존재하므로 자세한 내용은 생략합니다.!!

그럼 위와 같이 적용된다.

Pad 선택 후 Associate는 본인 선택에 따라 적용하여도 되고 안 하여도 무방 하다.!!!

그럼 여기까지 Pad와 다른 Paste mask top 적용하기에 대하여 알아보았다.!!

---
