Layer 층간 변경 하기!!
Layer와 Layer 적층 순서를 변경하는 방법에 대하여 알아보자.!!
아래 Sample

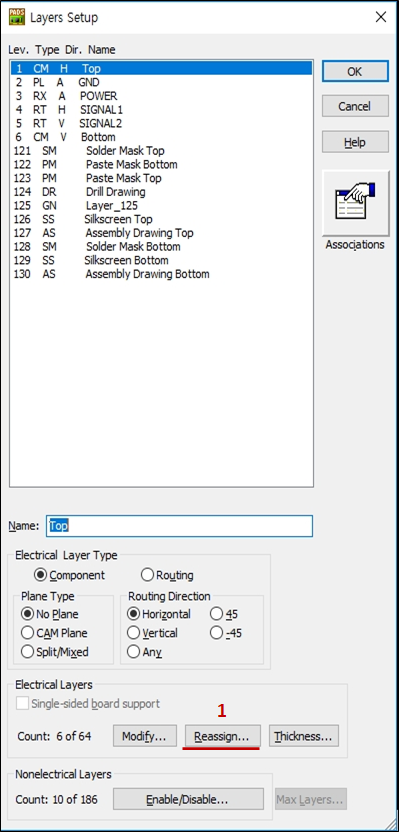

이와 같이 6 Layer 설계되어 있다.
적층 순서 아래와 같이 변경하고자 할 때
1번 Reassign… 선택

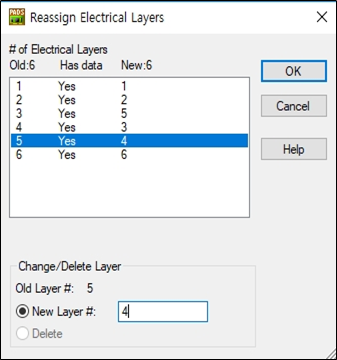

2번 New Layer에 변경하고자 하는 Layer 값을 위와 같이 넣으면 순서가 변경된다.
OK.
원하는 적층 순서로 변경된 걸 확인할 수 있다.

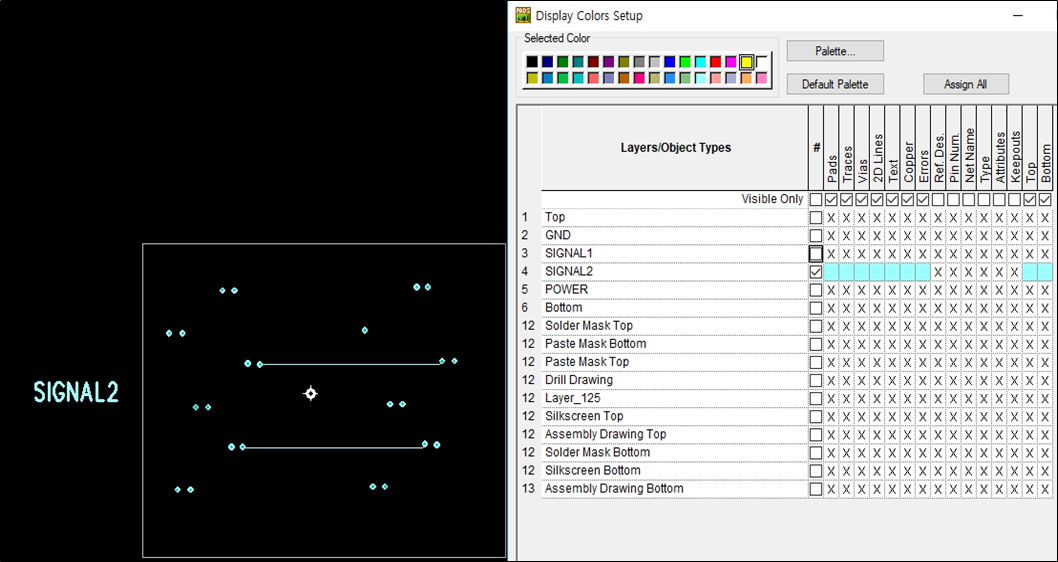

그럼 각 Layer의 Trace & Plane 도 변경이 되었는지 확인해보자.
설계되어있는 속성도 같이 변경되어 있는 걸 확인할 수 있다.
