Net Name 이 보이게 하고 싶어요??
설계하는 Net Name 이 Traces, Vias, Pins에 보이게 설정하는 방법에 대하여 알아보자.!!

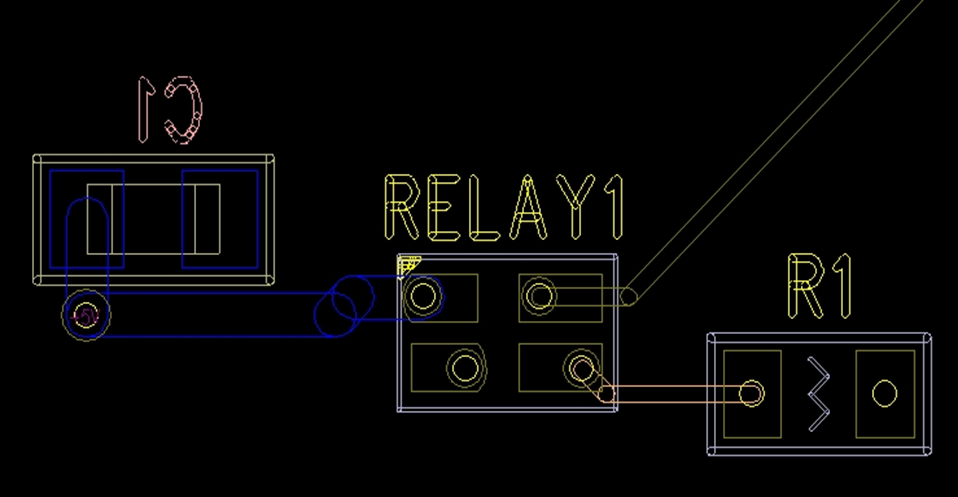

아래 예제 파일을 보자.
Traces, Vias, Pins 에 Net Name 이 보이도록 해보자.
Setup => Display Colors Setup ( 단축 Key Ctrl+Alt+C )
1번 Net Name Check 하기.
2번 Show net names on 중 원하는 거 Check 하기.
Trace 선택
Vias
Pins
All 선택
상황 또는 본인 설계 편의에 맞게 설정하여 설계 하면 됩니다.
