[PADS 초보 탈출]PADS Start-up File 활용하기. Set Start-up File 적용하기.!

Set Start-up File 활용하기

개인마다 자주 사용하는 Layer와 PCB Setting들이 있을 것이다?
그것들을 저장해 놓으면 처음 PCB Layout 을 시작할 때 불러들이면 시간을
단축할 수 있으니 저장해놓고 사용해 보도록 하자.!!

---

---

우선 기존 설계 한 PCB 가 있다면 거기서 파일을 저장해 보도록 하자.!

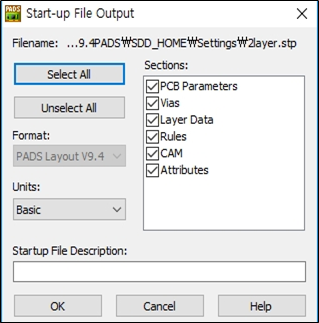

File => Save as Start-up File…

위 경로에 원하는 이름.stp 저장 하자.!!

Select All => OK

---

---

File => New

저장해 놓은 2layer.stp 선택 후 OK



위에 지정해 놓은 Layer / Layer Colors / CAM / Rule / Options 등
상태로 불러 들여지는 것을 확인할 수 있다.

이와 같이 상황에 맞는 Start-up 파일을 만들어 놓으면 된다.

---
