Layer 늘리고 줄이기 알아보자.!!
설계를 하다 보면 Layer를 늘리거나,
혹은 너무 많이 늘려놔서 불필요한 Layer를 삭제해야 할 경우에 대하여 알아보자.

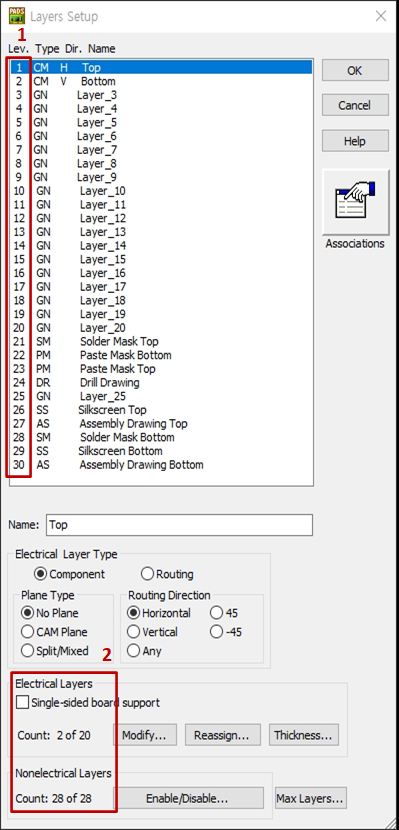

Setup => Layer Definition…
1번 숫자를 보면 30으로 되어 있다.
2번
Electrical Layers Count : 2 of 20 => 20층 중 2층을 사용 중이라는 의미
Nonelectrical Layers Count : 28 of 28 => 28층 중 28층을 사용 중이라는 의미
그래서 2층+28층 1번의 30층을 사용하고 있다는 의미이다.
설계 Layers를 늘리고자 한다면…
1번 Electrical Layers에서 Count : 2 of 20으로 되어 있다.
그럼 설계 Layer를 현제 사용할 수 있는 Layer는 20 Layer이다.
20 Layer 이상 사용하고자 한다면 2번 Max Layers… 선택하여 준다.
OK.
Electrical Layers Count : 2 of 20 => Count : 2 of 64로 변경됨.
Nonelectrical Layers Count : 28 of 28 => Count : 28 of 186로 변경됨.
Electrical Layers는 Max 64층까지 사용 가능.
Nonelectrical Layers 는 Max 186층까지 사용 가능.
Total Layers 250층까지 가능.
Electrical Layers 늘리고자 할 때 => 1번 Modify
늘리고자 하는 층수 입력 OK.
Nonelectrical Layers 늘리고자 할 때 => 2번 Enable/Disable…
늘리고자 하는 Layer Enabled 선택 하면 됨.

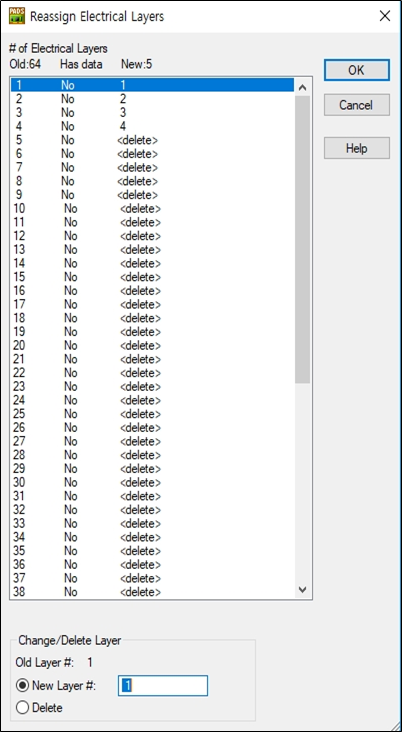

반대로 늘려 놓은 층을 줄이고자 할 때는
늘리고자 하는 방법에서 줄이고자 하는 층수 입력, 선택 해제하면 된다.
Tip!!
Layer 를 줄이고자 할 때는 해당 Layer에 Line/Shape/Text/Trace
아무것도 없어야 Layer Delete 키가 활성화 된다.
