[PADS 초보 탈출]PADS 부품 만들기. 부품 Decal 만들어 보기.!!

부품 만들기. 부품 Decal 만들어 보기.!!

부품 Decal 만드는 방법은 여러 가지가 있다.
그중에서 자주 사용하는 방법으로 설명을 하고자 한다.

---

---

우선 Data Sheet 확인 하기.

적색 - 부품 사이즈 정보.
녹색 - PCB PAD 정보.(Recommended PCB Layout Top View)

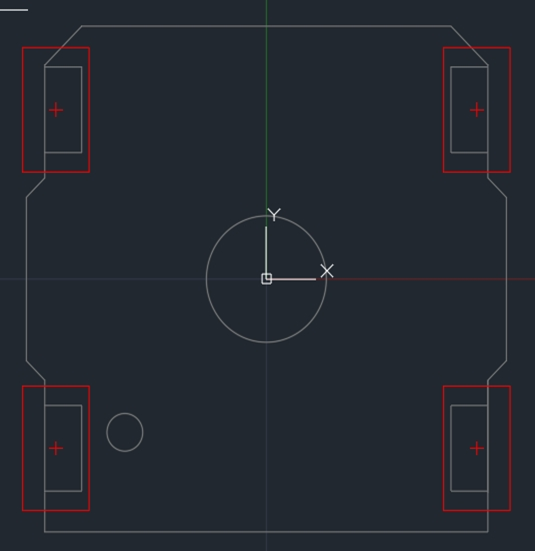

CAD 파일에 위 정보 토대로 작성.

회색 선 - Datasheet 위 적색 정보.
빨간 선 - Datasheet 위 녹색 정보.(Recommended PCB Layout Top View)



CAD 파일로 작성 후 dxf 파일로 저장한다.!!

PADS Layout 실행.

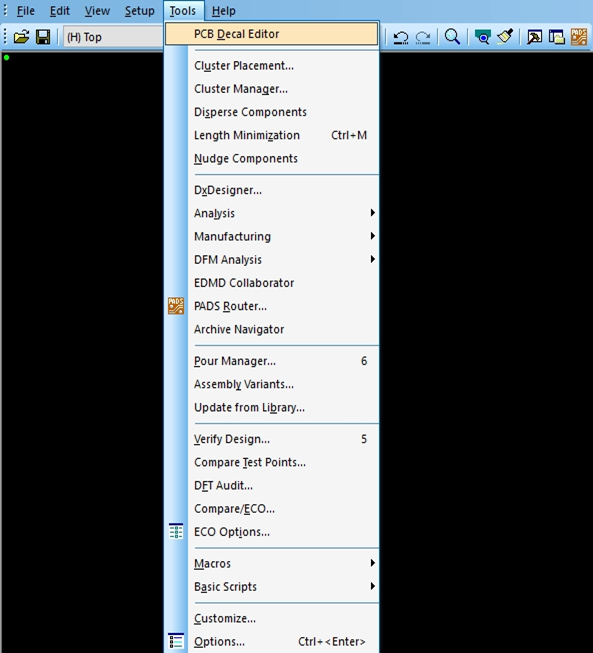

Tools => PCB Decal Editor 선택

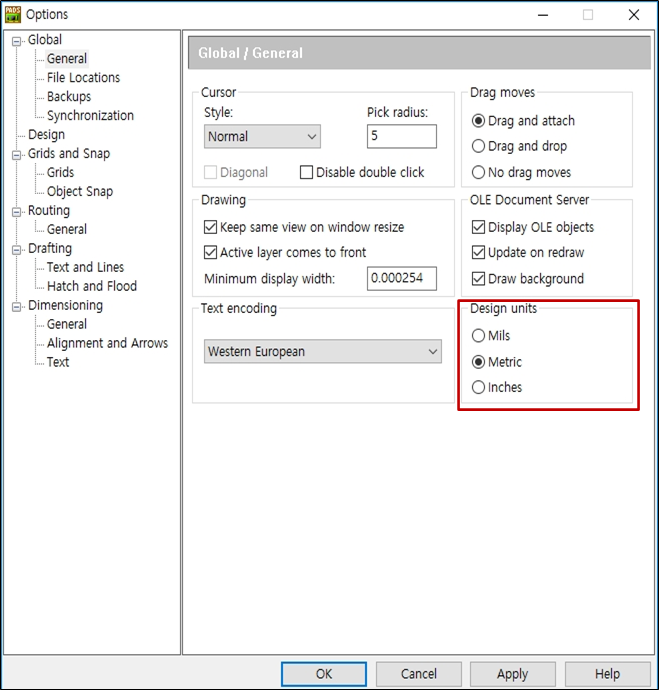

Options(Ctrl+Enter) => General => Design units Metric 선택

Drafting Toolbar(1번) => Import DXF File(2번)
dxf 파일로 저장한 파일 선택한다.!!

DXF-File Unit = Metric 선택 => OK

CAD로 작성된 dxf 파일 불러들인 모습.!!

LINE 모두 선택 후 => Drafting Properties(Alt+Enter 또는 마우스 오른쪽 Properties... 선택)

Layer => Assembly Drawing Top 선택(본인은 부품 사이즈 및 정보 기입함.) => OK

Drafting Toolbar => Terminal 선택

OK

---

---

Terminal 선택 => Drafting Properties(Alt+Enter 또는 마우스 오른쪽 Properties... 선택) => Pad stack 선택(1번)

여기서 PCB 제조 시 HPL, HP 적용 유/무에 따라 Drill 값 지정이 달라진다.
HPL 할 경우 Drill size: 값 입력 / Inner Layers, Opposite Side: 값 입력 (위 그림은 HPL 기준)
HP 할 경우 Drill size: 0 / Inner Layers, Opposite Side: 0
Solder mask Top => Width:1.9  Orientation:90 Length:3.3 (3번)(제조사 사양에 맞게 기입)
Paste mask Top => Width:1.8  Orientation:90 Length:3.2 (3번)

PAD를 작업된 위치에 가져다 놓자.!!
방법 1. PAD 선택 Move(Ctrl+E) 마우스 오른쪽 => Snap to Objects 선택 Intersection 선택 (아래 참조)

방법 2. Cad 파일에서 해당 Pin 중심점 좌표 확인 또는 Datasheet 에서 좌표 값 확인

PAD 선택 후 Ctrl+Enter 확인된 X, Y 값 기입 => OK

나머지 PIN은 1번 PIN 선택 후 Paste(Ctrl+V) 하여 위 와 동일하게 위치시킨다.
또는 1번 PIN 선택 후 마우스 오른쪽 => Step and Repeat 선택

Right > Count:1 > Distance:11.4 => OK

1번/2번 PIN 선택 후 마우스 오른쪽 => Step and Repeat 선택

Up > Count:1 > Distance:8.7 => OK

위와 같이 PIN 이 모두 생성.



이제 Silk를 기입하여 보자.!!

Layer : Silkscreen Top 선택(1번) => Drafting Toolbar(2번) => 2D Line(3번)

W 0.1 => Line Width 0.1mm

Package  Size 와 동일하게 그리던가 부품 간 간섭 고려하여 여유를 두고 그려도 된다.
본인에게 맞게 그려주자. 1번 표시도 해주자.!!

모든 작업이 완료되면 저장 하자.!!
File => Save Decal(Ctrl+S)

Name of PCB Decal : Decal Name 지정해서 기입 => OK

예(Y)

OK

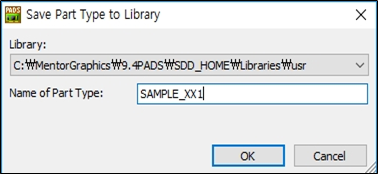

Name of Part Type : Part Type Name 지정해서 기입 => OK

그럼 부품 Decal/Part Type 만들기 모두 완료.!!

---
