[PADS 초보 탈출]PADS Menu Bar 공부 하기. Setup 부분 알아보기.

Artwork쟁이 2021. 9. 27. 10:00
728x90
반응형

▶Setup

Setup

▷Pad Stacks

  Pad의 크기와 형태, Drill Hole을 지정

  Component와 Via의 Pad Stack 포함.

Pads Stacks Properties - Decal

Pad Stack Type
- Decal => PCB에 현재 사용하고 있는 부품의 Pad 설정
- Via => PCB에 현재 사용하거나 사용할 Via 설정
Decal Name
 작업 중인 file의 모든 Decal list를 나타낸다
- Pin: Plated: => 설정된 부품의 Pin 번호가 나타난다
- Add => 부품의 Pin을 설정하기 위하여 Pin을 추가할 때 사용
             Odd = 홀수 Pin 설정
             Even = 짝수 Pin 설정
             Pin Number = 특정 Pin 설정
- Sh.: Sz.: Layer: => Pin Plated에서 설정된 Pin에 대한 Pad모양 , 크기 , 사용할 Layer를 설정한다
- Add => Pin이 사용할 Layer를 지정할 때 사용
Parameters
- Pad Style => Pad의 형태 지정 (Pad , Thermal)

Pad Style

1=완전히 둥근 모양 ( Round Pad )
2=정방향의 모양 ( Square Pad )
3=도너스 모양 ( Annular Pad )
4=한쪽이 긴 원의 모양 ( Oval Finger )
5=한쪽이 긴 사각형 모양
6=Pad의 원형만 존재
- Pad Size Relative to Drill Size => Pad와 Drill의 크기를 같게 설정할 경우
- Diameter => Pad의 크기 설정
- Drill Size => Pad의 Drill 크기를 설정
- Plated => Dip Type Pad Hole 내부에 도금 처리 유무 설정
- Slotted => Pad의 Drill 모양을 설정



Via

Pads Stacks Properties - Via

- Via => PCB에 현재 사용되고 있는 Via의 Type 및 크기 표시
- Decal Name => 작업 중인 file의 모든 Via list를 나타낸다
- Add Via => 사용할 Via를 만들 때 사용하며 Name에 추가한 Via의 이름을 입력한다
- Delete Via => 작성된  Via를 삭제할 때 사용한다.
- Via Name => Add via 시 Via 이름 입력.
- Through => Through Via를 만들 때 설정
- Partial => Partial Via를 만들 때 설정
- Start Layer => Partial Via의 Start Layer를 설정
- End Layer => Partial Via의 End Layer를 설정
- Sh.: Sz.: Layer: => 정된 Via에 대한 Pad모양 , 크기 , 사용할 Layer를 설정한다
- Add => Via가 사용할 Layer를 지정할 때 사용
- Pad Size Relative to Drill Size => Via의 Pad와 Drill의 크기를 같게 설정할 경우
- Diameter => Via Pad의 크기 설정
- Drill Size => Via Pad의 Drill 크기를 설정.



▷Drill Pairs

  다층 PCB 기판에서 Partial Via를 사용할 때 설정.

  Through via만 사용할 때에는 따로 지정할 필요는 없다.

Drill Pair Setup

- Add => Partial Via를 사용할 Layer를 지정



▷Jumpers

  Design 할 때 Jumper 사용

  Jumper Pad의 모양 , Pad의 Drill 크기 , 길이 설정  Attribute는 Powerpcb.ini file 안에 저장.

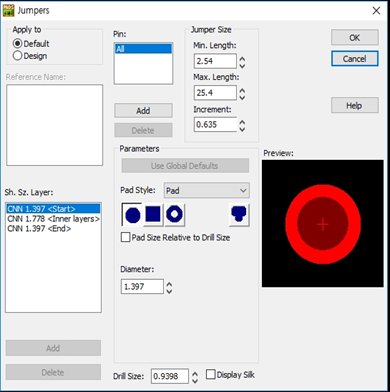

Jumpers

- Default => Pin 값은 Query/Modify에서 수정
- Sh. Sz. Layer: => 설정된 Jumper에 대한 Pad모양 , 크기 , 사용할 Layer를 설정한다
- Pin: => Jumper의 Pin
- Add => Jumper가 사용할 Pin을 추가할 때 사용
"- Jumper Size => Min. Length=Jumper의 최소 값
                         Max Length=Jumper 의 최대 값
                         Increment=Jumper 길이의 증가 값"
- Pad Style => Pad 모양 설정
- Pad Size Relative to Drill Size => Jumper의 Pad와 Drill의 크기를 같게 설정할 경우
- Diameter => Jumper Pad의 크기 설정
- Drill Size => Jumper Pad의 Drill 크기를 설정
- Display Silk => Jumper의 Silk를 on/off 설정.



▷Project Integration

  DX Designer 와 Layout 파일을 서로 연결.

  회로도 또는 PCB 에서 변경된 사항이 실시간으로 확인 및 Update

▷Design Rules

  PCB에서 작업할 Design Rules과 Layer 등을 정의한다.

Rules

- Default => 모든 Net에 대한 Rule 설정
- Class=> 같은 속성의 Net들을 Class로 묶어 Rule 설정
- Net => 특정 Net에 대한 Rule 설정
- Group => Group으로 Rule 설정
- Pin pair => Pin Pair로 Rule 설정
- Decal => Decal에 Rule 설정
- Component => Component별 Rule 설정
- Conditional Rule => Layer, Class, Net별로 기본적인 Rule 설정
- Differential Pair => 관련된 2개의 Net에 대한 Rule설정
- Associated Nets => Associated Nets에 Rule 설정
- Report  => 설정된 모든 Rule의 정보를 출력.



Default

Default Rules

Clearance => 각각의 요소들에 대한 Clearance 설정

Clearance Rules

- Trace Width => 패턴의 최소, 현재 사용되는 두께, 최댓값을 설정
- Same Net => 같은 Net에 있는 SMD와 Via,Crn 등의 Clearance를 설정.
- Other => Drill과 Drill, 부품의 Body와 Body의 Clearance를 설정.
- All => 한번에 Clearance 설정을 변경
- Trace => 패턴의 Clearance 설정
- Via => Via의 Clearance 설정
- Pad => Pad의 Clearance 설정
- SMD => SMD Pad의 Clearance 설정
- Copper => Copper와 Pad의 Clearance 설정
- Text => Text와 Pad의 Clearance 설정
- Board => Board Outline과 Pad의 Clearance 설정
- Drill => Drill과 Pad의 Clearance 설정.



Routing => Route와 관련된 Rule 설정

Routing Rules

- Topology type => Connection들을 형식을 말한다.
                            Protected=배 선후에 형태를 고정.
                            Minimized=최단 거리
                            Serial source=1번 형식
                            Parallel source=2번 형식
                            Mid-driven=3번 형식

- Routing Options => 배선할 때 Ripup, Shove등을 사용하여 배선
                               Auto Route=Net를 Autorouter로 Route 한다 Any Route를 지원한다
                               Allow Ripup=Route된 Net를 PADS Ripup and Retry로 자동적으로 Ripup과 Reroute 한다
                               Allow Shove=Route된 Net를 Autoroute 할 때 이동한다
                               Priority=0에서 100까지 우선 순위로 Autoroute를 사용한다
                               낮은 우선 순위를 설정하기 전에 높은 우선순위의 Net들을 Route 한다
- Layer Biasing => 현재 작업에 사용되는 Layer를 설정
- Via => 현재 작업에 사용되는 Via를 설정
- Maximum number of vias => Autorouting 시 Via Max 수량을 지정 할 수 있다.



High Speed => Electro Dynamic Checking(EDC)에 필요한 환경을 설정

HiSpeed Rules

Fanout => Router 에서 Fanout Via를 최적의 위치에 배치 되게 설정한다.

Fanout Rules

Pad Entry  => Pad 에서 Route 되는 Trace 형식을 설정한다.

Pad Entry Rules

Report  => 설정한 모든 Rule을 출력



Class

  Class로 된 Net Rule 설정 (Clearance / Routing / HiSpeed / Report 설정과 동일 방식)

Class Rules

Net
  특정한 Net에 대한 Rule 설정  (Clearance / Routing / HiSpeed / Report 설정과 동일 방식)

Net Rules

- Net => 현 작업의 모든 Net들의 List가 보이며, Net Rule을 적용하고자 하는 Net를 선택
- Show Nets With Rules => Net Rule이 적용된 Net만 보여준다.



Group
  Group 지어진 Net에 대한 Rule 설정  (Clearance / Routing / HiSpeed / Report 설정과 동일 방식)
Pin Pair
  Pair로 이루어진 Pin의 Rule 설정  (Clearance / Routing / HiSpeed / Report 설정과 동일 방식)
Decal
  Decal에 Rule 설정  (Clearance / Routing / Fanout / Pad Entry / Report 설정과 동일 방식)
Component
  Component별 Rule 설정  (Clearance / Routing / Fanout / Pad Entry / Report 설정과 동일 방식)
Conditional Rule
  계층 항목 간의 Rule 설정
Differential Pairs
  관련 있는 2개의 Net에 대한 Rules를 설정




▷Associated Nets

Associated Nets



▷Layer Definition

  작업할 Layer의 기본 환경을 설정

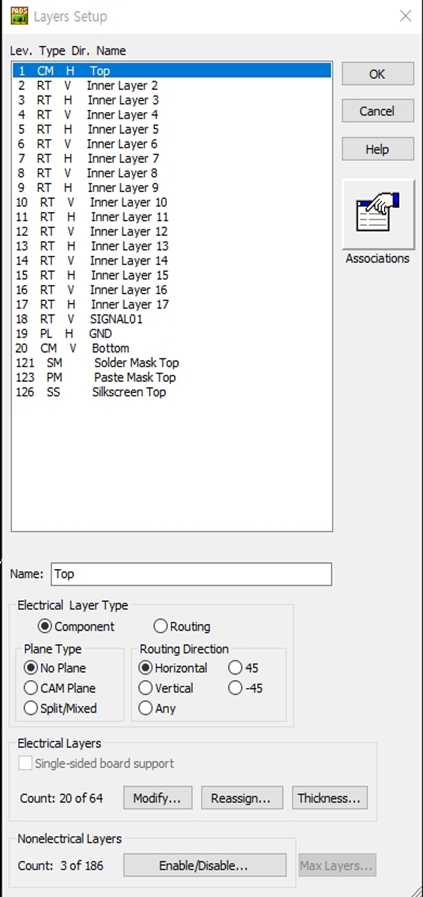

Layers Setup

- Lev. Type Dir. Name => Layer의 Number와 Layer의 정보를 표시
                                   Layer의 첫 번째, 두 번째는 Top, Bottom으로 지정
                                   전원 층을 가지고 있으면 Inner Layer를 Plan Layer와 Routing Layer로 사용 가능
                                   Layer를 추가
                                   Layer Type - 2 문자로 지정가능
                                   CM : Component면으로 No Plane층
                                   RT : Routing면으로 No Plane층
                                   CP : Component면으로 CAM Plane층
                                   PL : Routing면으로 CAM Plane층
                                   CX : Component면으로 Split/Mixed Plane층
                                   RX : Routing면으로 Split/Mixed Plane층
- Name => Layer의 Name을 표시
- Electrical Layer Type => Top/Bottom Layer에 대한 Component / Routing Type 설정
- Plane Type => Inner Layer에서  Routing , CAM Plane , MIX Plane에 대한 Net Type 설정
- Routing Direction => 수직/수평 및 기타 Routing 방향을 설정
- Electrical Layer => Electrical Layer 설정할 수 있다.
                            Modify...=2-64 Layer 설정
                            Reassign...=Layer 적층 순서 변경
                            Thickness...=Layer 별 두께 값 설정
- Nonelectrical Layer => Nonelectrical Layer 설정 할 수 있다.
                                  Enable/Disable...=Mask/Silk 기타 층을 on/off 할 수 있다.

- Assign Nets => Layer 가 CAM Plane&Split/Mixed으로 설정하였다면 Layer에 Net을 넣을 수 있다.

▷Set Origin (Ctrl + 1)

  Board의 기본 Origin 좌표를 원하는 부분에 위치



▷Display Colors (Ctrl + Alt + C)

  Object Type과 Layer Color를 설정

  Palette에서 Color를 수정

  Color Configuration를 설정하고 저장.

Display Color Setup

- Selected Color => 16 색상을 각 Item에 설정
- Palette => 기본으로 설정된 색 이외의 색을 추가
- Default Palette => Palette로 설정된 색들을 다시 기본으로 설정
- Assign All => All Layer에 색상 선택된 Layer 값으로 모두 적용. Background 색으로 All Layer 적용.
- Layers/Object Types => 각 Layer별로 색상들을 설정
- Other => Background, Board Outline, Connection, Selection, Highlight의 색상 결정
- Configuration => 설정된 Color를 저장.
