[PADS 초보 탈출]PADS Menu Bar 공부 하기. Edit 부분 알아보기.

▶Edit

EDIT

▷Undo (Ctrl + Z)

  명령어 실행 이전의 상태로 전환

▷Redo  (Ctrl + Y)

  Undo 실행 이전의 상태로 전환

▷Cut  (Ctrl + X)

  Select된 영역을 잘라내는 기능

▷Copy  (Ctrl +C)

  Select된 영역을 Copy하는 기능

▷Copy As Bitmap

  활성화된 PCB창에 select된 영역을 bitmap file로 저장
  응용프로그램(Micro Word, Excel, WordPad, HWP 등)으로 copy하는 기능

▷Paste  (Ctrl + V)

  Cut이나 copy로 select된 부분을 불러내는 기능
  ECO mode에서 사용

▷Move  (Ctrl + E)

  select 된 부분을 이동하는 기능

▷Delete (Delete Key)

  elect 된 부분(부품, Net, Copper, line, Trace... )을 삭제

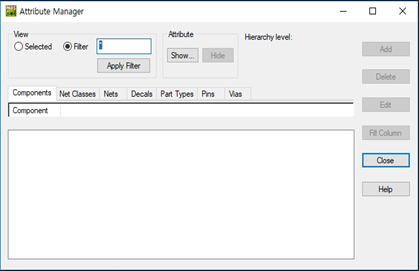

▷Attribute Manager

Attribute Manager

View

- Selected => 현재 작성중인 PCB에서 선택된 소자의 Attribute 불러온다.

- Filter => PCB에서 원하는 모든 소자의 Attribute 불러온다.

Attribute

- Show => 부품의 Attribute를 선택해 불러온다.

Show 'Attributes

- Hide => 모든 선택된 Attribute를 숨김

---

---

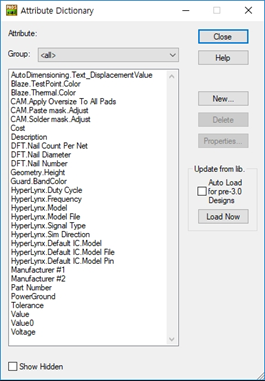

▷Attribute Dictionary

Attribute Dictionary



▷Find

  PCB에서 Ref-Des, 부품, Net 등의 항목들을 찾고자 할 때 사용.

FIND



▷Highlight (Ctrl + H)

  Ref-Des, 부품, Net 등의 항목들을 Highlight 할 때 사용.

▷Unhighlight (Ctrl + U)

  Highlight된 항목들을 Unhighlight 할 때 사용.

▷Select All (Ctrl + A)

  Ref-Des, 부품, Net 등의 항목들을 모두 선택할 때 사용.

▷Cycle

  같은 위치에 여러 개의 부품이 겹쳐 있을 때 (예 : Netlist를 불러들일 때)
  부품을 선택한 상태에서 Cycle을 선택하면 한 번씩 선택될 때마다 부품이 Toggle 이 되어
  겹쳐 있는 부품이 하나씩 Highlight 되므로 필요한 부품을 선택할 수 있다.
  또한, 부품이 Toggle 될 때마다 Status 창에 정보를 보여준다.

▷Filter  (Ctrl + Alt + F)

  PCB기판 에서 하나의 항목만 선택하고자 한다면 Filter를 이용하여 선택을 하면 쉽게 그 항목을 선택할 수 있다.

  아무것도 선택이 되지 않는 상태에서 마우스 오른쪽 버튼을 누르면 POP-UP 메뉴 상자에서 Filter를 선택한다.

Selection Filter

Object - Design Items

- Parts => 부품 / Glued parts= Glued 된 부품 선택.
- Labels => Ref. name을 선택할 때.
- Pins => Pin 선택하고자 할 때.
- Reuse => Reuse 선택 하고자 할때.
- Clusters => Cluster 선택 하고자 할때.
- Unions => Union 선택 하고자 할때.
- Traces => Routing pattern을 선택할 때.
- Corners => Trace의 모서리 부분을 선택 할때.
- Vias => Via 선택하고자 할 때.
- Stitching vias => Stitching 선택된 via 선택하고자 할 때.
- Tacks => Route 모서리 부분의 다이아몬드 모양의 마크를 선택하고자 할 때.
- Unrouted => Route가 안 된 Net를 선택하고자 할 때.
- Pin pair => Pin pair 선택하고자 할 때.
- Nets => Net 선택하고자 할 때.
Object - Drafting Items
- Edges => Line을 Segment 단위로 선택하고자 할 때.
- Corners => Line의 모서리 부분 선택하고자 할 때.
- Shapes => Shape 으로 작업된 형태를 선택하고자 할 때.
- Dimensions => Dimension 선택하고자 할 때.
- Text => Text 선택하고자 할 때.
- Brd. outline => Board Outline 선택하고자 할 때.



Layer

Layer

- 선택하지 않은 Layer에서 설계된 Routing, Shape, Line 등 선택되지 않는다.

Anything
 모든 Item을 선택.
Nothing
  모든 Item 선택하지 않음.



▷Properties (Alt + Enter)

  Selecte된 item의 Propertiesc창을 띄어줌.

▷Markups

  Markup 대화 상자를 사용하여 설계와 관련된 문제를 기록하거나 할 때 사용.

▷Insert New Object

  PCB에 작성할 OLE 개체 유형을 선택해 기판에 회사의 로고, 설명문 등을 작성.

개체 삽입



▷Delete All OLE Objects

  PCB에 작성된 OLE 개체 유형을 삭제.

▷Links

  Link된 File을 편집하는 기능.

▷개체(O)

  OLE 개체를 편집하는 기능.





잘못된 부분 있으면 댓글로 이야기해주세요. 바로 수정하도록 하겠습니다.
