[PADS 초보 탈출]PADS Menu Bar 공부 하기. View 부분 알아보기.

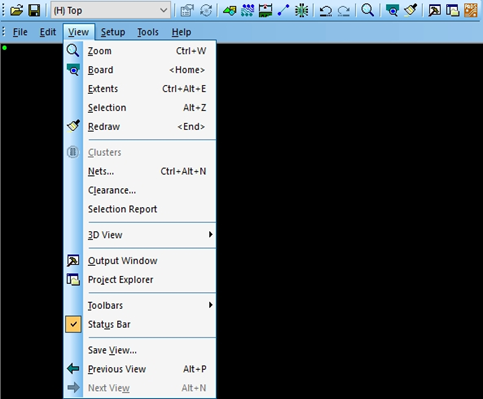

▶View

View

▷Zoom (Ctrl + W)

  화면 확대 및 축소.
▷Board (Home Key)
  확대 및 축소가 되었을 때 Board 크기로 화면을 보여주는 기능.
▷Extents  (Ctrl + Alt + E)

  기판의 화면을  Zoom All 상태로 변환.
▷Selection (Alt + Z)

  Select 된 item으로 화면 전환.
▷Clusters
  같은 특성을 가진 부품끼리 하나의 그룹으로 묶어 배치를 하는 것 배치된 Cluster를 On/Off.
▷Nets (Ctrl + Alt + N)
  Net를 off 시키고 특정한 Net만 On 할 수 있고 또는 Net 별로 Color를 지정.

View Nets

- Net List: => PCB 기판 상에 있는 모든 Netlist의 list를 보여준다.
- View List: => 선택된 Net의 List만 보여준다.
- View Details  => Traces Plus the Following Unroutes 선택한 Net에서 배선된
                           trace는 display되고 나머지 배선이 안된 Connection은 Display 되지 않는다.
- View Unroute Details => All=Net 전체를 Display해 준다.
                    All Except Connected Plane Nets=Plan net 제외한 나머지 Nets가 Display 된다.
                    Unrouted Pin Pairs=End with Via일 경우에 Via에서부터 시작되는  Connection이 Display되지 않는다.
                    None=선택한 Net 전체를 Display해 주지 않는다.

---

---

▷Clearance

 선택된 item 들 간의 최소 간격을 표시 및 확인.

View Clearance

- Selected Items: => 선택 한 항목의 정보 표시.
- Min Clearance: => 선택 한 항목 사이의 최소 간격을 표시 함.
- Pan to Minimum Clearance Marker => 최소 간격 표시를 중앙에 오도록 한다.
- Item to Item => 선택 한 두 항목 사이의 최소 간격을 볼때.
                        Board outline, Text, Teardrop 은 제외.
- Net to Item => 선택 한 Net와 가장 가까운 item 사이의 최소 간격을 찾아 표시.
- Net to Net => 선택 한 두 Net의 최소 간격을 표시.
- Options => (Ctrl + Enter)



▷Selection Report
  선택한 항목의 정보를 메모장으로 확인 할수 있다.
▷3D View
  현 PCB를 3D 로 볼 수 있다.
- Snapshot View  => 여러 방향의 스냅숏 3D 화면을 볼 수 있다.
- Dynamic View  => 하나의 화면으로 3D를 볼 수 있다.
▷Output Window
  출력 창을 열어 보고서, 세션 로그, 매크로 편집 디버깅을 표시할 수 있다.
▷Project Explorer
  PCB의 Layer / 사용된 부품 / Net 등을 확인 할 수 있다.

---

---

▷Toolbars
  Toolbars 를 선택하여 화면에 On/Off 할 수 있다.
▷Status Bar
  맨 아래 정보 표시를 화면에 On/Off 할 수 있다.
▷Save View
  작업 영역 보기를 저장할 수 있다. 9개 저장 가능.

Save View

- Capture  => 보이는 현 화면 영역을 저장한다.
- Apply  => Capture 로 저장된 영역을 선택하여 그 영역을 볼 수 있다.
- Delete  => Capture 로 저장된 파일을 삭제한다.



▷Previous View
  방금 했던 작업화면으로 되돌아가는 기능.
▷Next View
  Previous View 전 화면으로 되돌아간가는 기능.



잘못된 부분 있으면 댓글로 이야기해주세요. 바로 수정하도록 하겠습니다.
