[PADS 초보 탈출]PADS Copper pour in Copper pour 설계 하기.

Copper pour 안에 Copper pour 할 때.!!

설계를 하다 보면 Copper pour 안에 Copper pour를 그려야 하는 경우가 종종 있다.
이럴 때 Copper pour 실행 후 copper 가 안 깔려요????? 하는 경우가 많이 있다.

---

---

그럼 copper pour가 모두 적용되는 방법에 대하여 알아보도록 하자.!
아래 Sample 사진을 보자.

(좌)3개의 Copper pour / (우)Flood All 한 후.

왼쪽 사진과 같이 3개의 Copper pour 가 되어 있다. Flood All 적용 후 우측 사진과 같이 되었을 경우.!!
안쪽 2개의(노란색, 하늘색) copper pour는 적용되지 않았다.

이제 3개의 Copper pour가 적용되는 방법에 대하여 알아보자.!
우선 가장 외곽에 있는 Copper pour부터 선택하여 적용해보자.

최 외곽 Copper pour

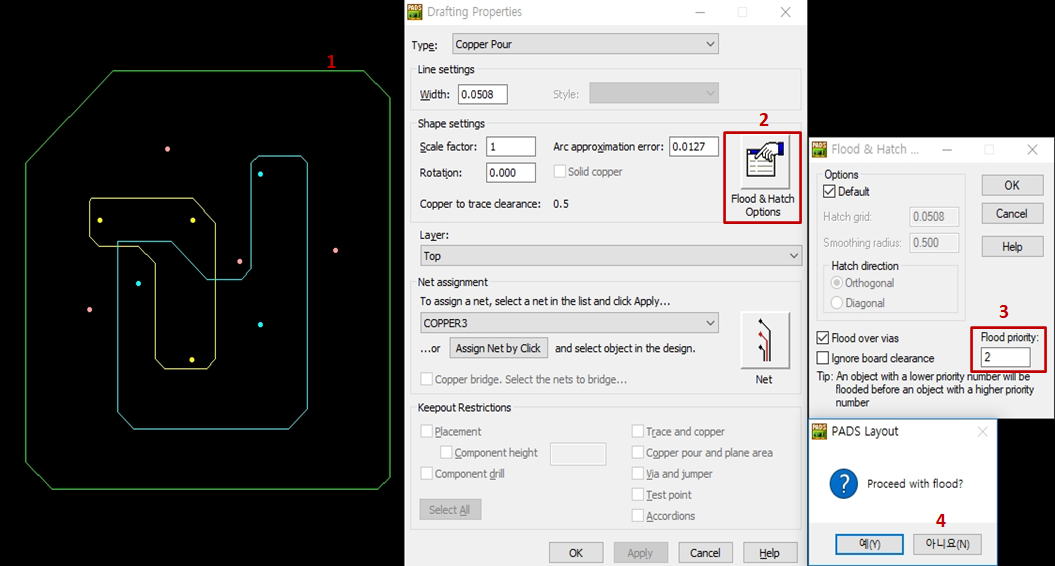

1. 가장 외곽 Copper pour 선택 후 Ctrl+Q
2. Flood & Hatch Options 선택
3. Flood priority 값 2 지정해 준다. (기본=0)  2(가장 외곽)>1(그다음 외곽)>0(안쪽) 이런 순으로 지정해줘야 한다.
4. Flood 할 건지? 아니요(N) 선택.  모두 적용한 후에 예(Y) 하자.!!

외곽 2번째 Copper pour

1. 두 번째 외곽 Copper pour 선택 후 Ctrl+Q
2. Flood & Hatch Options 선택
3. Flood priority 값 1 지정해 준다. (기본=0)  2(가장 외곽)>1(그다음 외곽)>0(안쪽) 이런 순으로 지정해줘야 한다.
4. Flood 할 건지? 아니요(N) 선택.  모두 적용한 후에 예(Y) 하자.!!

---

---

가장 안쪽 Copper pour.

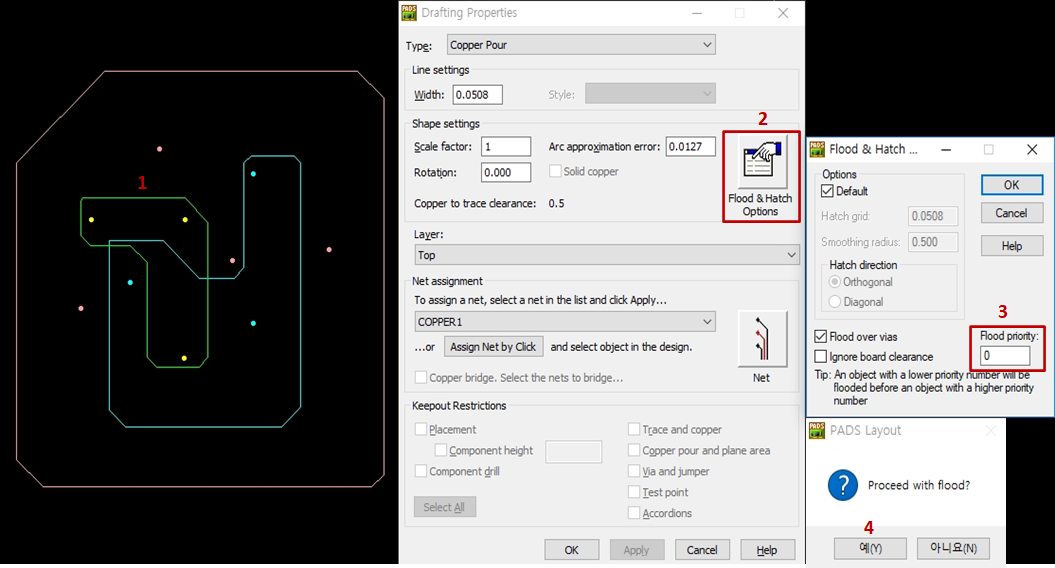

1. 안쪽 Copper pour 선택 후 Ctrl+Q
2. Flood & Hatch Options 선택
3. Flood priority 값 0 지정해 준다. (기본=0)  2(가장 외곽)>1(그다음 외곽)>0(안쪽) 이런 순으로 지정해줘야 한다.
4. Flood 할 건지? 예(Y) 선택.

Copper pour 적용.

3개 모두 Copper pour 적용된 모습.!!
0~250까지 값을 지정할 수 있으니 설계 시 참고해보자.!

---
