[PADS 초보 탈출]PADS THERMAL RELIEF ERRORS.THERMAL 알아 보기.

THERMAL RELIEF ERRORS???

Copper pour 시 THERMAL RELIEF ERRORS 이유는???
Copper pour 시 THERMAL RELIEF ERRORS 해결책은???



THERMAL RELIEF 란??
부품의 Pin에서 납땜으로 연결되는 Pad를 통하여 넓은 Plane과 연결시킬 때,
납땜으로 인하여 발생하는 열이 부품에 미치는 영향을 최소화하거나,
납땜해야 될 Pad의 열이 넓은 Plane으로 빠르게 방열됨으로 부품에 납땜이 제대로 되지
않을 수 있기 때문에(냉땜) 방열의 통로를 줄이기 위한 목적의 Pad 모양이다.

---

---

아래 Sample을 통하여 알아보자.!!

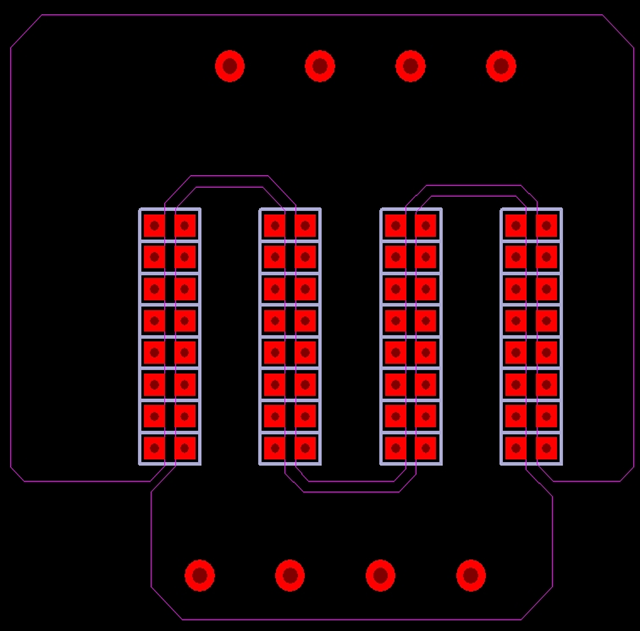

sample1

Flood All 하면…

sample1-1

위와 같이 Copper pour 되며 아래와 같이 error 메모장이 생성된다.

THERMAL RELIEF ERRORS REPORT

Error 메모장의 나오는 이유와 해결책에 대하여 알아보자.

PIN46.1 (184.5, 109) # = 1
PIN-No    좌표 X, Y      = Spoke 연결 수

Pin46.1=노란색 PAD

---

---

설정이 몇 개로 되어 있는지 확인이 필요하다.
1개 연결되었다고 Error 가 나오니 말이다.

Options-1

Tools => Options(Ctrl+Enter) => Thermals => Spoke minimum 수량 2
최소 2개로 연결하라고 되어 있으니 1개 연결되었다고 Error메모장이 생성된 것이다.

해결책.!!

Options-2

Tools => Options(Ctrl+Enter) => Thermals => Spoke minimum 1
값 1로 변경하면 Copper pour 시 Error창이 생성되지 않는다.



다른 해결책은?

Options-3

Tools => Options(Ctrl+Enter) => Thermals => Square pad Flood over
Square pad 값 Flood over로 변경한다. (이와 같이 하여도 냉땜이 생기지 않는다면.)
우측처럼 Pad를 모두 덮은걸 확인할 수 있다.



다른 해결책은??

Sample2-1

Spoke 수량을 최소 2개는 해야 한다거나, 이럴 경우..
부품 배치 사이 간격을 넓혀 부품 사이에 Copper 가 덮이게끔 수정한다.

Sample2-2

그림 위와 같이 최소 3개의 Spoke 가 생긴 걸 확인할 수 있다.

이와 같이 본인 상황에 맞게 값을 적용하면 된다.

---

---

+ 추가 설명.!!

- Drilled Thermals => Drill 이 있는 Pad에 적용.
- SMT Thermals => Drill 이 없는 Pad에 적용.
- Spoke width => Pad와 Copperd에 연결되는 선의 두께를 설정.
- Spoke minimum => Pad와 Copperd에 연결되는 선의 최소 개수 설정.
- Round pad/ Square pad/ Rectangle pad/ Oval pad
  => 각 Pad 모양에 thermal relief 옵션 지정함.
- Othogonal => Thermal의 모양을 ╉ 모양으로 표시.
- Diagonal => Thermal의 모양을 X 모양으로 표시.
- Flood over => Thermal의 모양이 없이 전부 동박으로 덮어 표시.
- No Connect => Thermal이 생성을 안 함.
- Routed pad thermals => Route가 된 Pad에 Thermal를 생성.
- Show general plane indicators => Inner Layer(CAM Plane) Thermal Pad의 Display를 On/Off 한다.
- Remove isolated copper => 동박(Plane)에 연결되어 있지 않은 영역인 격리된 영역을 자동으로 삭제하도록 지정.
- Remove violating thermal spokes => Inner Layer(Split/Mixed)에서 간격 위반을 유발하는

  Thermal spoke를 자동으로 삭제.

---
