[PADS 초보 탈출]PADS Copper pour 시 Copper 가 잘려요?

Copper pour 시 Copper 가 잘려요?
Pitch/Rule 모두 확인 시 Copper 가 생성되어야 하는데 안돼요??

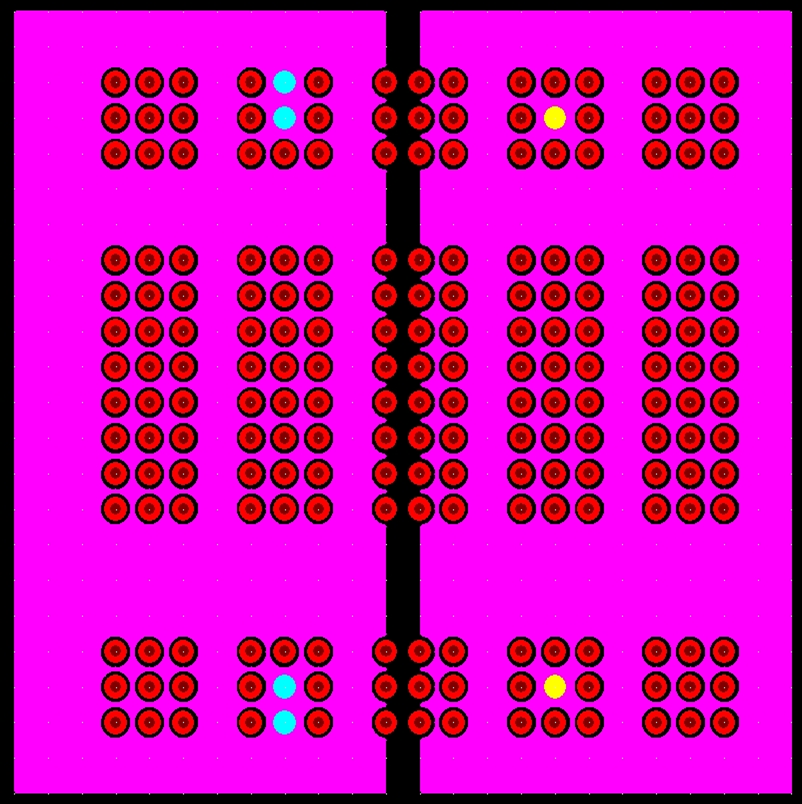

간혹 Copper pour 설계 후 Flood All 하였을 때 PAD 사이사이
Copper 가 생성되어야 하는데 생성되지 않는 경우가 종종있다.
Via 값/ Pitch / Rule 모두 확인 해봐도 이상이 없다.
그런데 이상하게 Flood All 되는 경우는 왜 그런가???

---

---

아래 Sample을 통해서 알아보자.!!

Pitch=0.9mm / Pad size=0.6mm / Cleanrance Pad to Copper=0.1mm

하나씩 확인 해보자.
Pin to Pin Pitch = 0.9mm
Pad Inner 값 = 0.6mm
Pad to Copper = 0.1

위 그림 처럼 Copper 부분이 0.1mm 깔려야 한다.
그런데 저 부분이 적용이 안되어 있다???
Rule/Size 모두 정상인데 왜???

---

---

이런 경우 아래 옵션을 확인해보자.!!!

Shape Select => Properties(Alt+Enter) => Shape Width : 0.1mm
Options(Ctrl+Renter) => Grids and Snap => Grids => Copper Grid : 0.1mm
위에 Copper = 0.1mm 보다  Shape Width : 0.1mm가 큰 경우는 0.1mm 사이에 깔리지 않는다.
그런데 지금은 Copper = 0.1mm 와  Shape Width : 0.1mm가 동일하다.
고로 맨 위에 그림처럼 Copper 가 안 깔리면 안 된다.



이럴 경우 아래 옵션도 확인해보자.!!!

Options(Ctrl+Renter) => Drafting => Hatch and Flood => Smoothing radius : 0.5
이 옵션은 Shape 모서리 부분을 직각에서 값에 따라 곡선으로 되는 옵션이다.
이 부분의 값을 0 주면 위에서 Copper 가 깔리지 않던 부분이 해소된다.

Options(Ctrl+Renter) => Drafting => Hatch and Flood => Smoothing radius : 0 적용

위와 같이 Pad to Pad 사이에 Copper 가 적용된 걸 볼 수 있다.

---
