[PADS 초보 탈출]PADS Clearance Rule 변경해도 적용이 안되요?

Clearance Rule 변경해도 적용이 안돼요??

Rule => Default => Clearance 값을 변경하여 적용해도…
적용된 값으로 작업 진행이 안 되는 경우가 있다???



답답하다… 분명 Rule을 다시 봐도 잘못 적용한 게 없다…
그런데 변경된 값으로 왜 적용이 되질 않는 걸까??

---

---

왜 그런지 아래 Sample을 통해서 알아보자.

Sample1

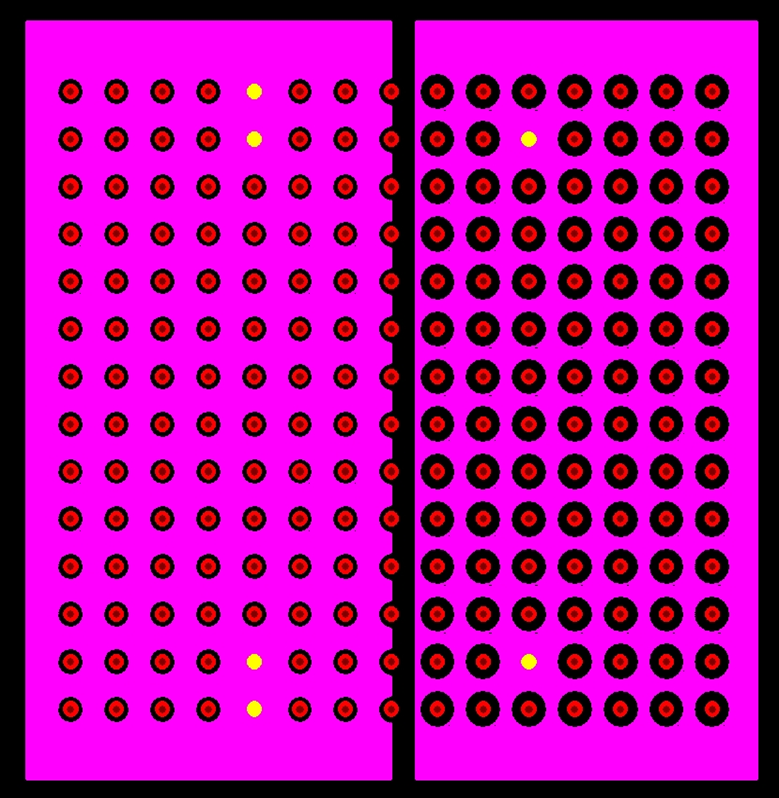

좌측 Copper와 우측 Copper의 Clearance Rule 이 다르게 적용된 듯하다.
Pad to Copper 값이 다르게 보인다.



내가 변경한 Clearance Rule을 한번 보자.

SAMPLE2

Pad to Copper = 0.1mm로 적용된 걸 볼 수 있다.



그럼 위에 값을 한번 보자.

SAMPLE3

좌측 Pat to Copper = 0.2mm

우측 Pat to Copper = 0.4mm



위 Rule과 모두 다르게 적용된 걸 볼 수 있다.!!

---

---

여기서 잠깐.!!
전에 개별 Net? 또는 Class 별? Clearance Rule 적용하는 방법에 대하여 알아본 적 있다.



이와 같이 Class / Net 기타 Rule 이 적용되어 있는지 확인해보자.

Rules => 1번 Net 선택 => 2번 좌측 Copper Net 선택 => 3번 Clearance 선택 => 4번 Pad to Copper:0.2mm
Rules => 1번 Net 선택 => 2번 우측 Copper Net 선택 => 3번 Clearance 선택 => 4번 Pad to Copper:0.4mm

여기서 NET NAME을 보면 'NET-RULE1 (C)' 'NET-RULE2 (C)'를 볼 수 있다.
NET NAME 옆에 '(C)'가 붙어 있는 걸 볼 수 있다.
그건 Clearance Rule이 Net에 들어가 있다는 걸 의미한다.

그리고 한 가지 더 알아야 할 게 있다.

우측부터 좌측으로 Rule 적용 순서이다.
EX) Pin-Pair에 Rule 이 있다면 Default Rule 보다 우선순위를 가져간다.
Pin-Pair > Group > Net > Class > Default  순으로 Rule 이 적용된다.

고로, Default Rule을 변경하여 적용했는데 변경이 되질 않는다면??
최우선 순위 Rule부터 적용 유/무를 확인하여 변경을 하던가,
Rule을 삭제해야 Default Rule을 적용할 수 있다.

Rule 삭제하는 방법은??
다음 편에서 확인해보자.!!

---
