[PADS 초보 탈출]PADS Layer 변경시 Via&Pad 가 안 보여요??

Layer 변경 시 Via&Pad 가 안 보여요?

설계 Tool 을 많이 접해보지 않은 경우 간혹 Layer 변경하면서
Via & Pad 가 사라지고 안 보이는데? 왜 이런거죠??

---

---

이런 경우가 간혹 있다..
설계 문제는 아니니 원인과 해결책을 알아보자.
아래 Sample 보자.!!

sample1-1

Top층을 보고 있다. Connector에 Fan-out 되어 Via 가 형성되어 있다.

설계를 하기 위하여 Inner Layer 2 층으로 변경해보자.

sample1-2

Display Colors Setup(Ctrl_Alt+C)에서 Layer를 변경하는 경우가 종종 있다.
그런데 Connector에 존재하던 Via 가 보이지 않는다??



해결책은?
첫 번째.

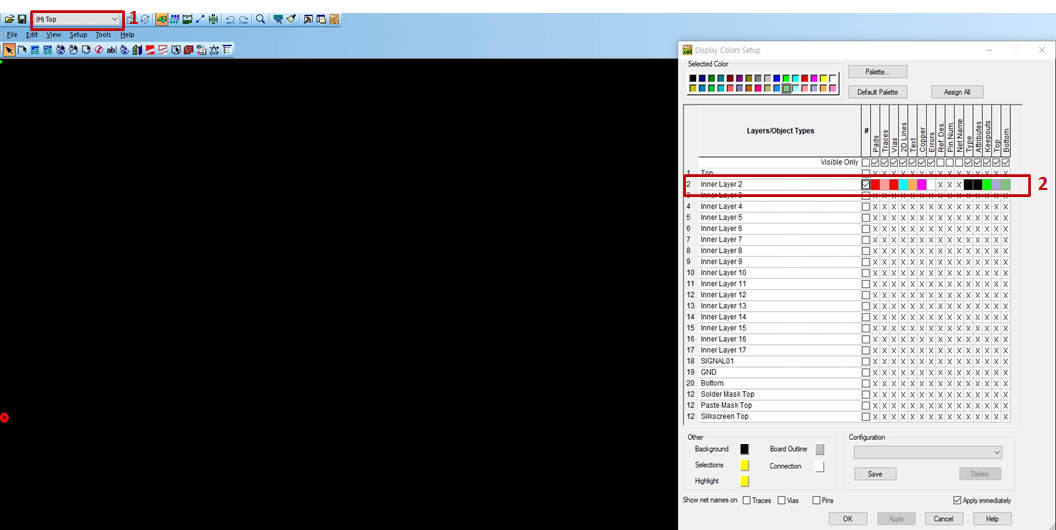

1번 Layer Box 층과 2번 선택된 Layer 가 동일하게 적용해준다.

sample1-3

동일하게 적용했을 때 보이지 않던 VIA & PAD 가 보인다.

---

---

두 번째.

Command 창에 'Z'설정 Layer 치면 원하는 층으로 변경된다.

sample2-1

위와 같이 'Z2' 입력 후 Inner Layer 2로 모두 변경 및 Via & Pad 보이는 걸 확인할 수 있다.

아래 동영상 파일로 위 작업하는 과정을 한번 보도록 하자.

이와 같이 되도록이면 Command 창에서 Layer 변경하되, Display Colors Setup(Ctrl_Alt+C)에서 변경 시에는

위 사항 참고하도록 하자.!!
또는 Via & Pad 가 보이지 않을 때는 위 2가지 Layer 구성이 일치하는지 확인해보자.!!

---
