부품 만들고 ADD 하는데 ERROR 나오며 안돼요.?
부품을 만들고 나서 Add 하는데 Error 뜨고 안됩니다…
Because the current design is in default layer mode and the decal is
Open Layer Setup dialog box and change the layer mode of the design
to increased layers.
이런 Error 문구가 뜨고 부품이 불러와지지 않는다.

Add 누르니 이와 같은 Error 문구가 뜬다.
해결 방법.

Setup > Layer Definition… 선택

Max Layers… 선택

1번 OK Click
2번 OK Click
위와 같이 하였다면 다시 부품을 Add 해보자.!!

이제는 부품을 잘 불러오는 걸 확인할 수 있다.
그렇다면 왜??? 이런 현상이 발생하는 걸까???

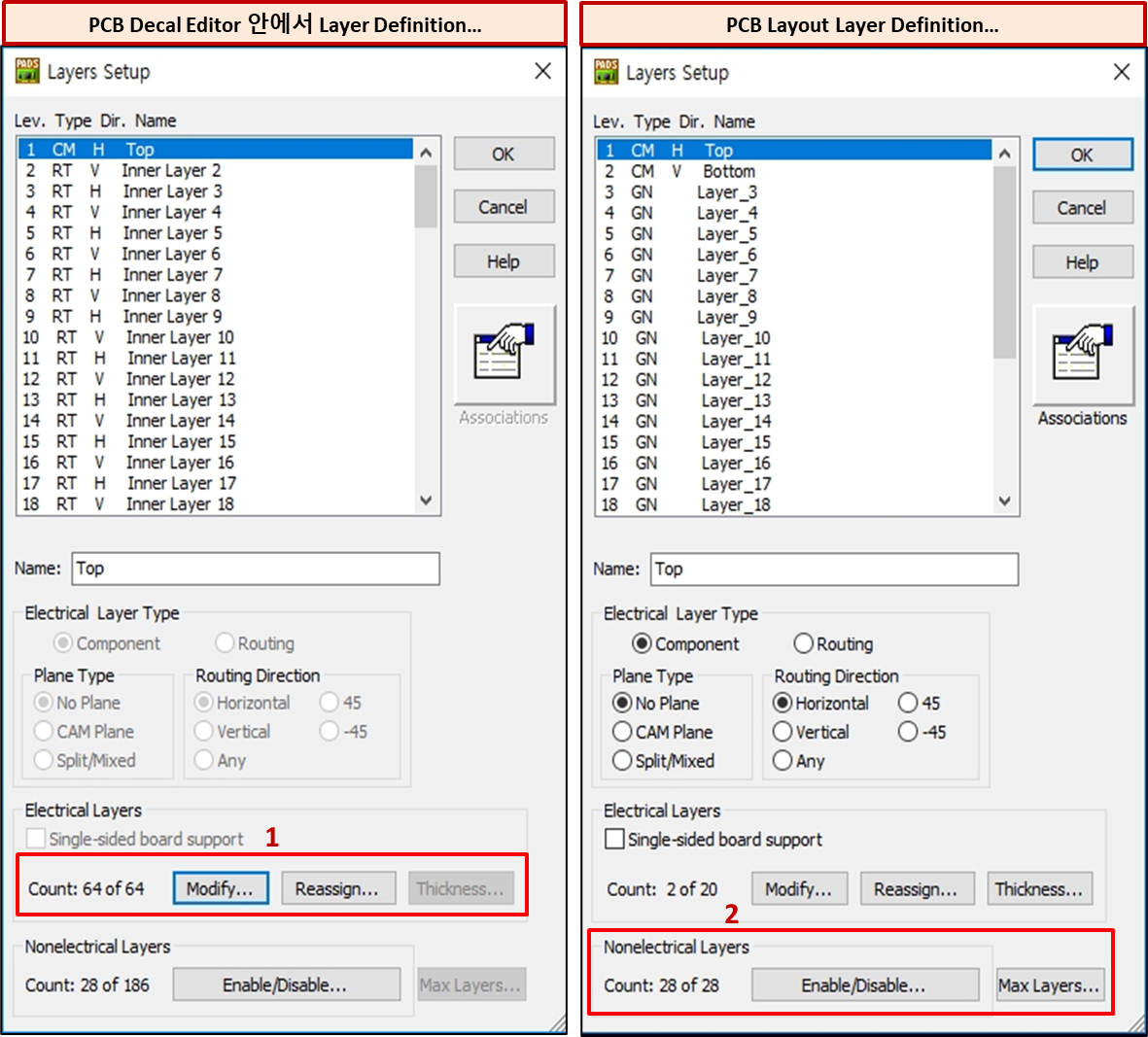

부품을 만들 때 Tools > PCB Decal Editor > Setup > Layer Definition…
1번의 설정된 Electrical Layers의 Count: 숫자 가 설정 Layer를 의미한다.
1번 Layer 숫자가 2번 Nonelectrical Layers의 Count: 28 of 28 의 숫자보다
크게 설정된 상태로 부품을 만들었다면, 2번의 숫자가 1번의 숫자보다 커야 한다.
그래서 Max Layers… 를 눌러서 Count: 28 of 186 으로 바꿔 주면 해결된다.
부품 만들 때 1번을 28 이하로 설정하고 하면 상관없다.
