[PADS 초보 탈출]PADS 부품선택이 안될때 Glued 알아보자.!!

부품 선택이 안돼요?? 어떻게 해야 하나요??

간혹 이런 질문을 많이 듣는다…
Tool을 많이 접한 경우에는 알고 있겠지만, 초보분들께는 도움이 되었으면 한다.

Sample 파일 예를 들어 보자.

C1 / R1 / RELAY1 이렇게 3개의 부품이 있다.

---

---

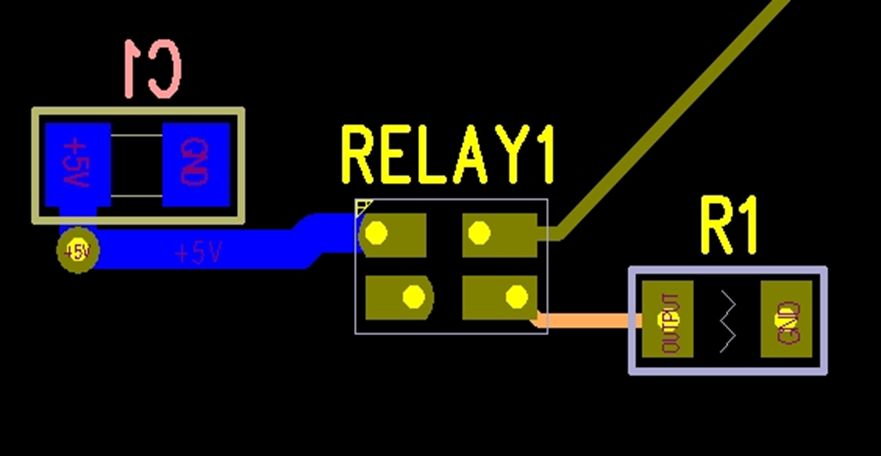

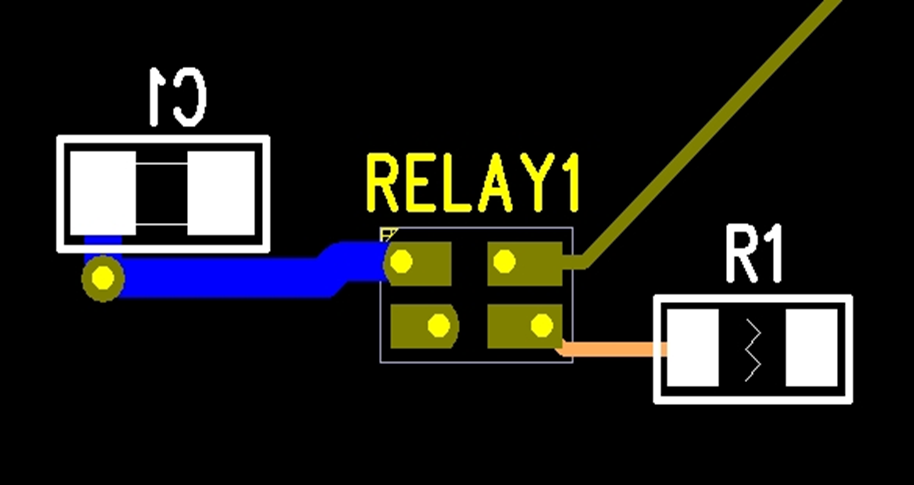

Drag 하여 부품을 모두 선택하였는데 C1 / R1 은 선택이 되는데 RELAY1은 안돼요???

선택된 부품과 선택 되지 않은 부품의 차이점을 보자.

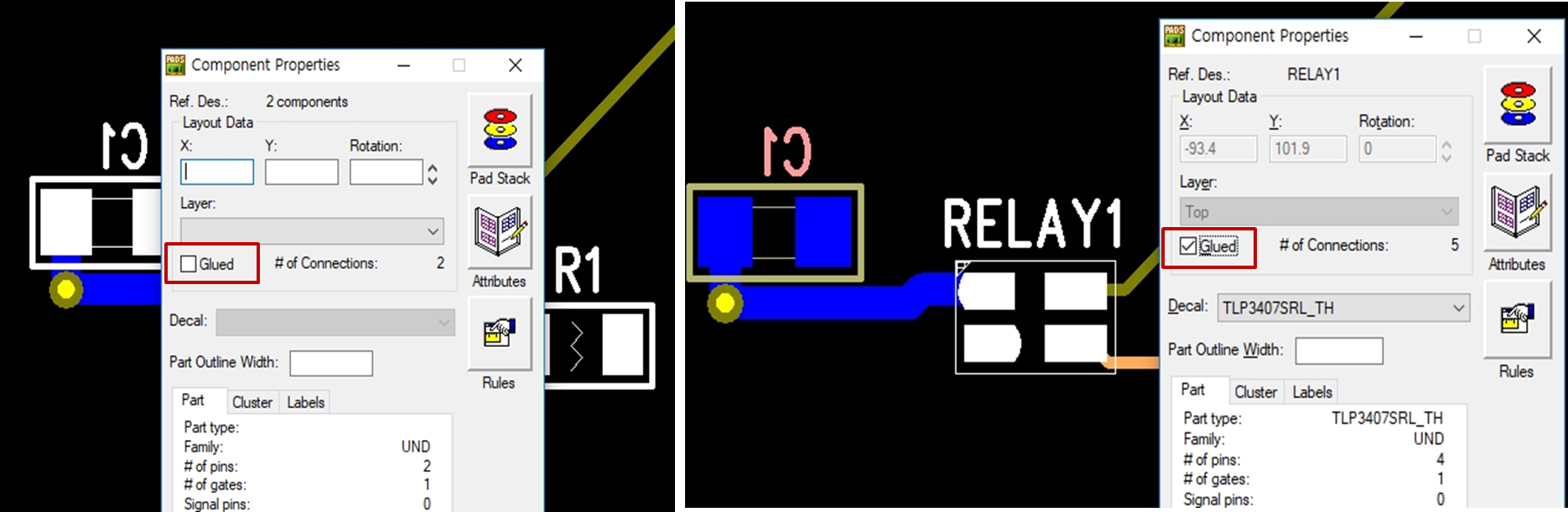

좌_C1 / R1(선택된 부품) 우_REALY1(선택되지 않은 부품)

Glued 부분의 체크 유/무 가 다른 걸 볼 수 있다.

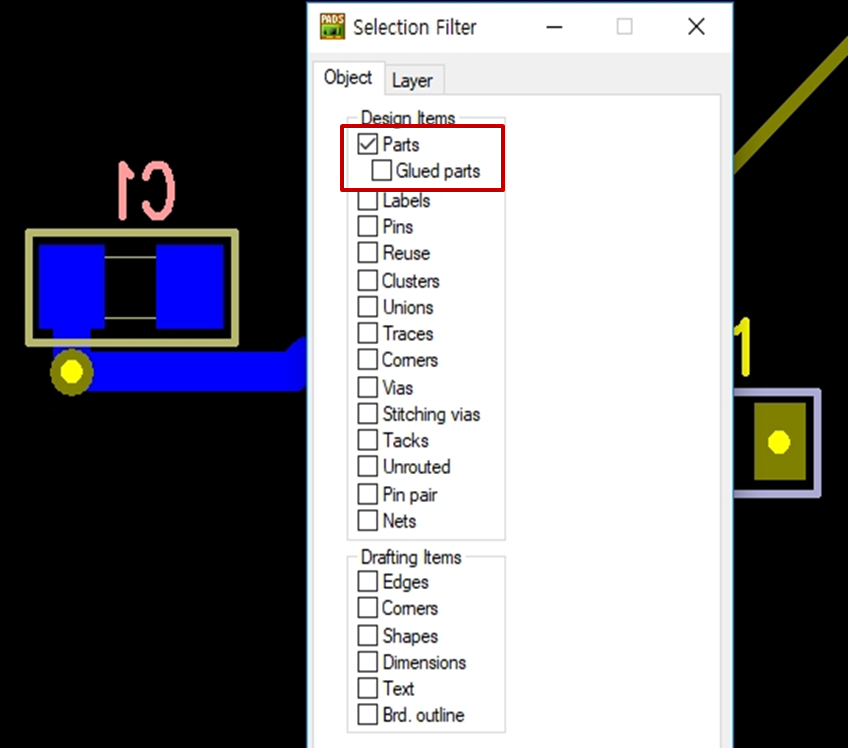

Edit > Filter (Ctrl+Alt+F)

Glued parts 부분의 체크 유/무 에 따라 선택되는 것이 다르다.
Glued parts 체크 무 > Part 의 Glued 가 체크되지 않은 부품만 선택된다.
Glued parts 체크 유 > Part 의 Glued 가 체크 유/무 상관없이 모두 선택된다.

참고로 부품의 Glued 부분은 부품을 고정 시키는 것이다.
Glued 선택 되어 있으면 Move (Ctrl+E)가 되질 않는다.
