[PADS 초보탈출]PADS Dxf Import 시 Error 해결 하기.!!

Dxf Import 시 error 발생되며 안 불러진다??

간혹 Dxf 파일을 Import 하여 작업이 필요한 경우가 있다.

PADS 단위 Metric / CAD 단위 MM 동일하다.

Pads에서 dxf Import 한다.

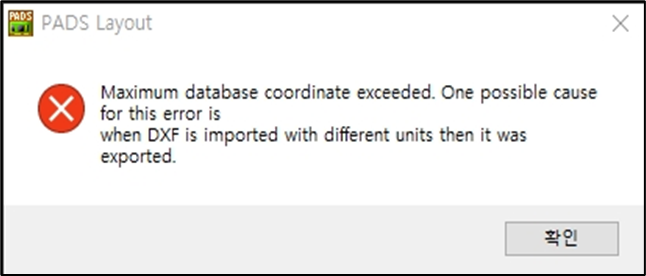

아래와 같이 Error 가 발생되며 Import 가 안될 때가 있다.

(dxf 파일이 PADS의 최대 작업 범위를 벗어났기 때문이다.)

dxf 파일의 원점을 확인해보자.!! 이상 없을 시 해결방법을 알아보자.!!

해결방법에 대하여 알아보자.



Cad 파일에서 Scale 명령을 입력 후, 확대 대상 선택한다.

기준점을 잡고, 축척 비율 39.3700787401575 를 입력한다.

이제 dxf 파일로 저장한다.(Metric에서 Mils로 변경한 것.)

dxf 파일 저장한다.



Pads에서 dxf 파일을 Import 한다.

위와 같이 뜨면 예(Y) Click.!!

단위가 다르니 강제로 Mils로 단위가 변경된다는 것이다.

OK Click.!!

이와 같이 Import 된 것을 확인할 수 있다.

Tools > Options..[Ctrl+Enter] > Design units에서 Metric으로 변경.



Import 된 Pads에서의 파일과 기존 Scale 전 dxf 파일의 도면 치수를 확인해 보면 동일함을 알 수 있을 것이다.
