[PADS 초보 탈출]PADS Pin-pair 설정 하기. 분기 설정 하기. schedule 설정 하기. Topology type 설정 하기.

---

설계를 하다 보면 분기 형식이 정해져 있는 Net 들이 존재 한다.

최단 배선을 하는 경우, Daisy Chain, T분기, Star 분기... 여러 형식이 있을 수 있다.

좌측 최단 배선을 우측 STAR 분기로 설정 하여 보자.

이런 분기 형식을 설정 하는 방법에 대하여 알아보도록 하자.

우선 여러 방법이 있겠지만... 분기가 별로 없을때, 반복된 분기가 수없이 많을때, 상황에 맞게 설정하면 된다.





3가지 방법으로 나누어 설명 해 보자.

첫 번째. Router 에서 Reschedule 설정 하기.

우측 상단 Route 선택 한다.

PADS 에서 우측 상단에 Route 를 선택 하자.!!

PADS Router 에서 Reschedule 를 선택 한다.

Router 가 열리면 Reschedule 를 선택 하여 분기를 수정 설정 할 수 있다.

Unroutes Connection 을 하나씩 선택하여 원하는 구성으로 바꾸어 주자.

Unroutes Connection(Pin-pair) 을 하나씩 선택 하면 끝점이 움직여 진다.

그럼 원하는 곳을 선택하여 클릭해주면 분기가 바뀐다.

그렇게 하나씩 선택 하여 바꾸어 주면 된다.

작업이 끝난 후 우측 Layout 을 클릭 하여 Pads Layout 으로 돌아 가면 된다.

작업이 끝나면 다시 Layout 으로 돌아 오면 변경된 분기로 설정이 바뀌어 있게 된다.

분기 형식을 손으로 수정이 가능한 정도의 수량은 위와 같이 작업 하면 된다.







두 번째. Layout 에서 직접 변경하기.

두번째 방법도 첫번째 방법과 거의 흡사하나 Layout 에서 바로 작업이 가능하다.

1.Design Toolbar => Add Route 선택 / 2.직접 Route 하여 분기를 설정하자.

ADD ROUTE 로 강제로 분기 형식을 준다.

1.Setup =>Design Rules =>2.Routing 선택=>3.Protected 선택.

Topology type에서 Protected 선택 하여 설정한 분기를 고정한다.

그런후 Route 된 Trace 를 삭제 하면 분기 설정이 끝난다.

두번째 방법도 손으로 가능한 양의 분기일때 하면 유용하다.



세 번째. ECO를 사용하여 분기 설정 하기.

분기에 필요한 PIN을 엑셀로 추출 하여 작업 하거나 직접 메모장에 기입 하여도 된다.

Eco. 파일 로 분기 설정할때는 DELPIN 먼저 해주고 NET 을 다시 넣어 주어야 한다.

eco 파일로 작업 할때는 기존 Net 을 Delpin 하고 Net 에 분기형식에 맞게 기입하여 불러 들이면

기입한 순서로 분기가 설정 된다.

*NET*

*SIGNAL* NET이름

PIN1  CENTER(분기)

CENTER(분기) PIN2

CENTER(분기) PIN3

CENTER(분기) PIN4

CENTER(분기) PIN5

위 형식 또는,

형식2

*NET*

*SIGNAL* NET이름

PIN  CENTER(분기) PIN2 CENTER(분기) PIN3 CENTER(분기) PIN4 CENTER(분기) PIN5

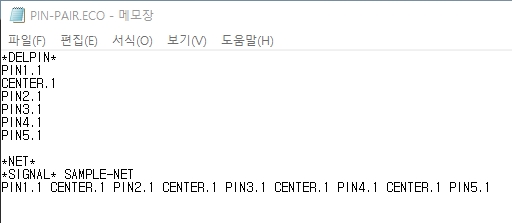

이와 같은 eco 파일을 만들어 Save 하면 된다.

이름.eco 저장 하기.



IMPORT => 저장한 eco 불러 들이기.

저장하고 불러 들일거냐? 그냥 불러 들일거냐?

이상 없으면 No errors found. 뜬다.

eco File 불러 들이면 위 와 같이 Pin-pair 적용 된다.

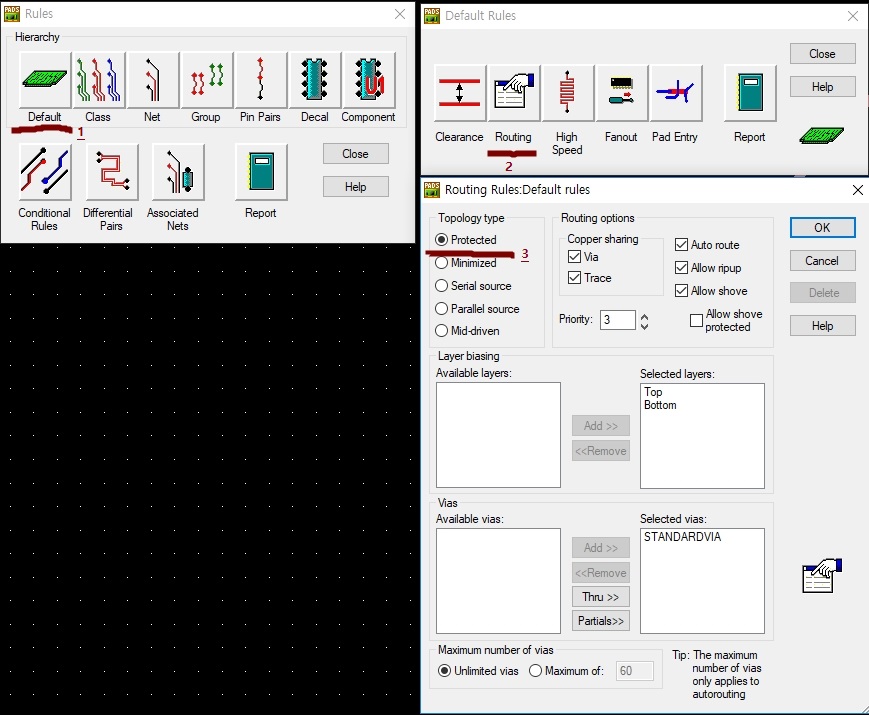

1.Setup =>Design Rules =>2.Routing 선택=>3.Protected 선택.

Protected 를 선택 해야 나중에 Route 하게 되어도 Pin-pair 가 고정 되어 있는다.

그렇지 않으면 분기가 풀려 다르게 적용 될 수도 있음을 알아 두자.!!



위 eco 방식은 반복된 분기 형식이 다수 있을 경우, 100,1000,10000 개 이상 될때 사용 하면 유용하다.

방식은 동일 하므로 엑셀이나 기타 파일에서 반복작업을 하여 Pin-pair 를 설정 하면 될듯 하다.
