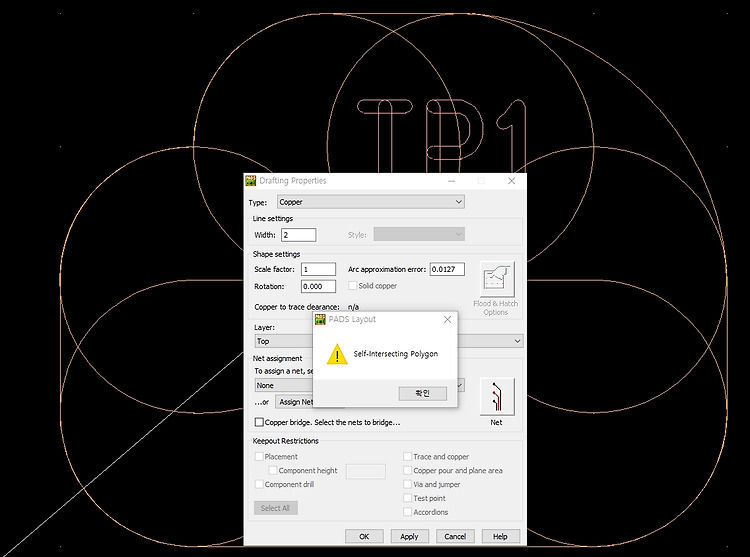

2D LINE을 Copper & Copper Pour로 변경 시 Self-Intersecting Polygon 창이 뜨면서 안 되는 경우 가 종종 있다. 왜 그런걸까??? 어떻게 해결하면 되는 거지??? Self-Intersecting Polygon 예제를 통하여 3가지 정도의 방법으로 해결해 보자. 첫 번째 2d line 모두 하나의 선으로 Close 되어 있는 상태에서 안될 경우 가장 먼저 확인이 필요한 부분이 Line Width & Hatch grid를 확인이 필요하다. 위와 같이 2D line으로 그려진 Shape 크기의 값 보다 Line width 값이 클 경우 위와 같이 경고 가 뜬다. 그럼 Line Width를 줄여 보자. 위와 같이 Line width 값을 수정 후 Copper로 변경하니 ..
