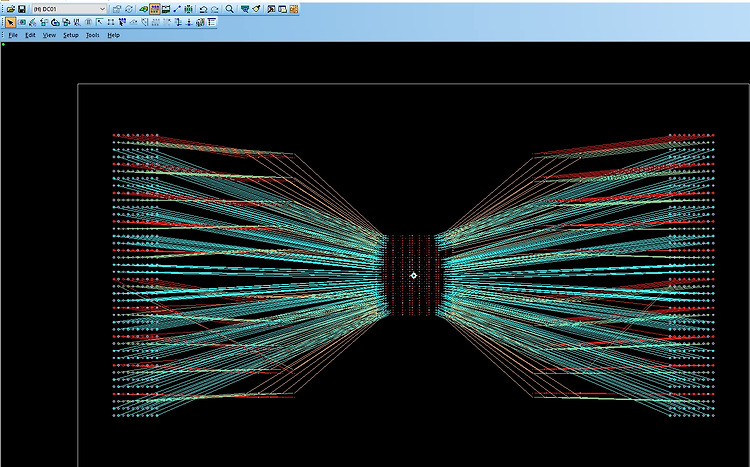

PADS Layout 으로 설계를 하여도 되고, Router 를 통하여 Auto Route 를 할 수도 있다. 우선 Pads Layout 에서 설정하고, Router 에서 자동 배선하는 방법에 대하여 알아보도록 하자. Layout 에서 설정 하는 방법에 대하여 알아보자. 1. Design Rules 선택 2. Class 선택 (Class 별로 설정 할 거다.) 3. Class 에서 설정하고자 하는 Class 선택 하자.(AC_SIG 선택) 4. Clearance 선택 5. Same net / Clearance / Trace Width 설정 하여 주자. 0.1mm 로 설계 할 예정. 1. Design Rules 선택 2. Class 선택 (Class 별로 설정 할 거다.) 3. Class 에서 설정하고자 ..
